Mecânica dos Fluidos Básica

Para facilitar o "download"  a unidade 5 foi dividida em aulas!!

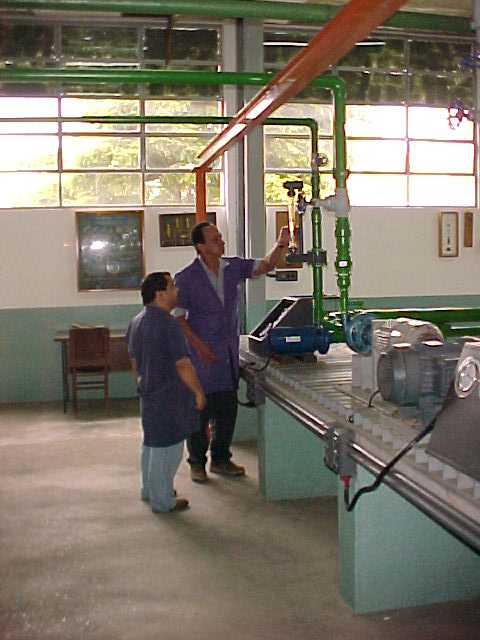

Na foto, os laboratoristas: Rafael C. Almeida Sobrinho e Valdir Gutierrez Ferreira, no laboratório de Sistemas Fluidomecânicos da Faculdade de Engenharia Industria (FEI), mostram um rotâmetro (medidor de vazão) e um trecho de uma instalação de recalque.

  Exercícios

1

2 e 3

4 e 5

6 a 14

15 a 17 18 a 22 23 a 27 28 a 31
32 a 36



  Experiências propostas:

Tubo de Pitot Medidor de vazão: Venturi ou Placa de Orifício Bocal convergente Bomba hidráulica

Livro eletrônico - Equação da energia para o escoamento unidericional, incompressível e em regime permanente

Aula 1 - Introduzir os tipos de energia em uma seção do escoamento unidirecional, incompressível e em regime permanente; introduzir a equação de Bernoulli e aplicá-la ao tubo de Pitot, propor leitura sobre aplicação do tubo de Pitot.

Aula 2 - Introduzir alguns dos principais métodos práticos de utilização do Pitot e propor exercícios 5.14.2 e 5.14.3.

Tubo de Pitot usado pela SABESP

Aula 3 - Introduzir a determinação direta e indireta da vazão de escoamento de um fluido; definir as curvas: característica e de calibração de um aparelho medidor de vazão; introduzir os conceitos de coeficiente: de velocidade, contração e de vazão e estabelecer relação entre eles; estudar o equacionamento básico dos aparelhos medidores de vazão do tipo Venturi e propor os exercícios: 5.14.4 e 5.14.5.

Aula 4 - Estudar os medidores de vazão tipo Placa de Orifício e bocais de fluxo; introduzir os conceitos: de perda de carga e coeficiente de energia cinética; evocar o conceito de máquinas hidráulicas e sua classificação básica; introduzir a equação da energia para um escoamento unidirecional, incompressível e em regime permanente para uma instalação hidráulica com uma entrada e uma saída.

Aula 5 - Evocar os conceitos de potência e rendimento de uma máquina; introduzir o conceito de potência fornecida, ou retirada, de um fluido; estudar a potência e rendimento da bomba e da turbina hidráulica; introduzir a equação da energia para o escoamento unidirecional, incompressível e em regime permanente para uma instalação com diversas entradas e diversas saídas; resolver e propor exercícios.

Aula 6 - Simular e propor a experiência do tubo de Pitot.

Aula 7 - Simular a experiência do medidor tipo Venturi e propor a experiência do medidor de vazão (Venturi e Placa de orifício)

Aula 8 - Simular e propor a experiência de bomba hidráulica.

Voltar

Atualizado: 01-09-2008
