Síntese da quinta aula da unidade 5 Material preparado para uma consulta rápida. Objetivos: evocar os conceitos de potência e rendimento de uma máquina; introduzir o conceito de potência fornecida, ou retirada, de um fluido; estudar a potência e rendimento da bomba e da turbina hidráulica; introduzir a equação da energia para o escoamento unidirecional, incompressível e em regime permanente para uma instalação com diversas entradas e diversas saídas; resolver e propor exercícios.
|
Clique na figura abaixo e tenha acesso ao material completo e que faz parte do livro eletrônico - Curso Básico de Mecânica dos Fluidos |
5.11 Noção de Potência e Rendimento Utilizados em Instalações Hidráulicas
5.11.1 Potência do Fluido (N)
Para definirmos a potência do fluido (N), evocamos o conceito de carga manométrica de uma máquina hidráulica (Hm). Com Hm representa a energia fornecida (ou retirada) por unidade de peso do fluido (G), podemos concluir que a energia total do fluido (Ef), que foi fornecida, ou retirada, pode ser calculada pela equação 5.37.
Ao considerarmos a energia total do fluido (Ef) por unidade de tempo, estaremos definindo a potência do fluido (N).
Nota: A equação dimensional da potência é : [ N ] = F . L . T-1
A partir da equação dimensional da potência do fluido, podemos definir as principais unidades de potência, tais como:
5.11.2 Potência da Bomba (NB)

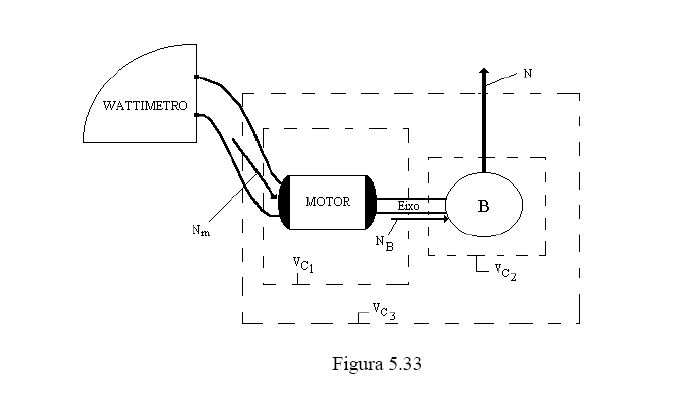

Para a compreensão deste tópico, consideramos o funcionamento convencional de uma bomba, como o representado pela figura 5.33; onde:
Nm - é a potência nominal do motor elétrico ou a potência consumida da rede elétrica
NB - é a potência útil do motor elétrico ou potência nominal da bomba
N - potência útil da bomba ou potência do fluido ou potência trocada entre bomba e fluido
VCi - Volume de Controle (i).
Evocando o conceito de rendimento de uma máquina ( h ), temos:
Através do conceito de rendimento e observando o volume de controle i (VCi), podemos concluir:

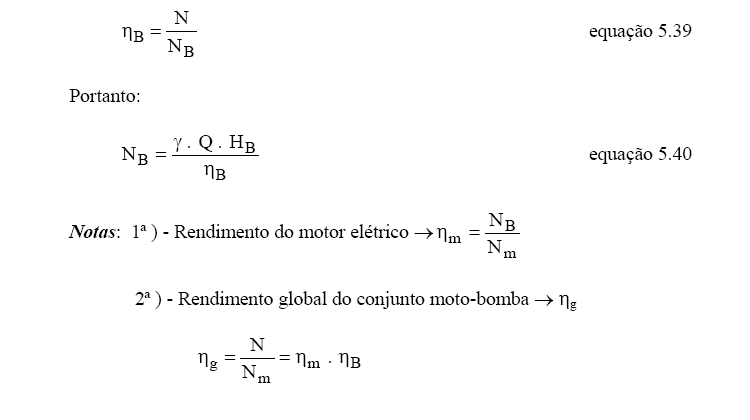

Considerando o volume de controle 2, ou seja só a bomba, podemos definir o rendimento da bomba (hB) pela equação 5.39 .
5.11.3 Potência da Turbina (NT)

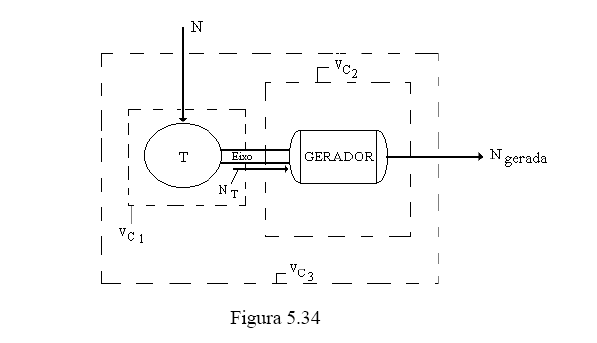

Consideramos o funcionamento convencional da turbina representado pela figura 5.34, onde:
N - é a potência do fluido ou potência posta em jogo para a turbina
NT - potência útil da turbina ou potência no eixo da turbina ou potência da turbina

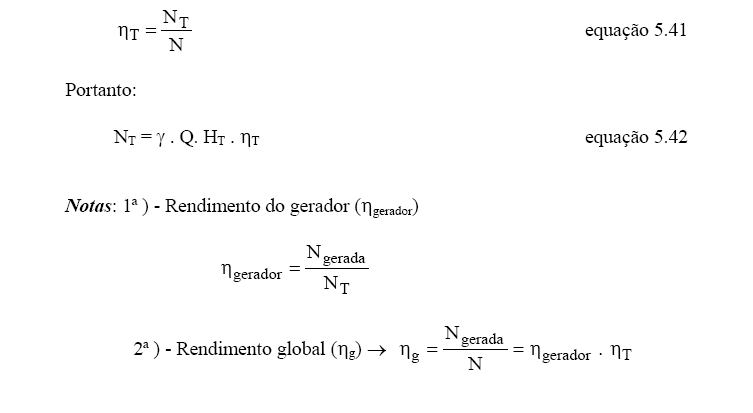

Considerando o volume de controle 1, ou seja só a turbina, podemos:
5.12 Equação da Energia para o Escoamento Unidirecional, Incompressível e em Regime Permanente em Instalações com Diversas Entradas e Saídas
A equação estabelecida no tópico 5.10.2:
só é válida pra instalação com uma entrada e uma saída o que equivale a dizer que só é válida para uma única vazão.

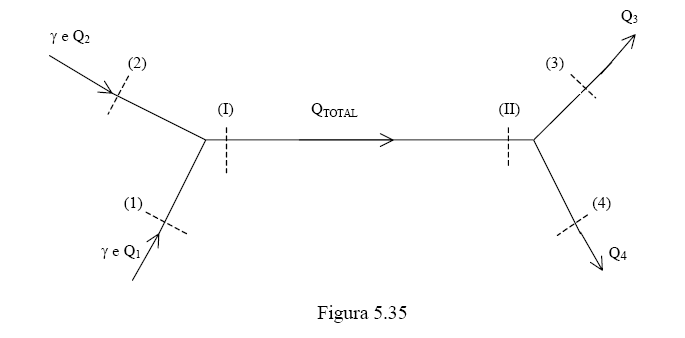

A figura 5.35, mostra uma situação onde esta condição não é respeitada, já que temos duas entradas e duas saídas.
Ao observamos a figura 5.35, verificamos que a equação anterior é válida no trecho (I) e (II), nós demais não seria já que teríamos mais do que uma vazão, neste caso o balanço deve ser feito em relação as potências, ou seja:

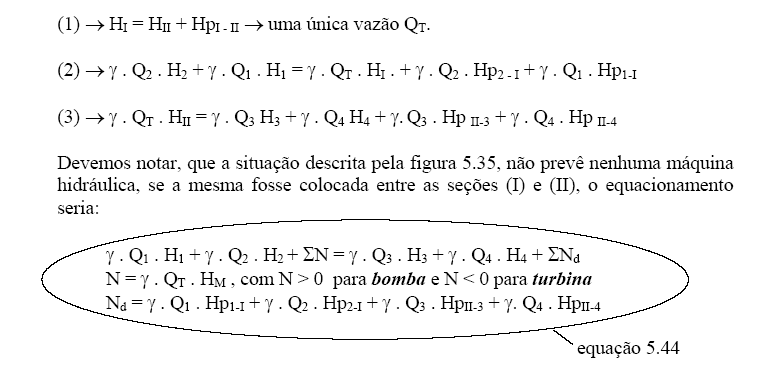

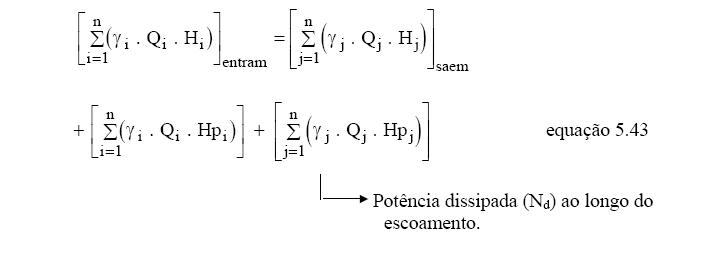

Considerando a figura 5.35, podemos escrever que:

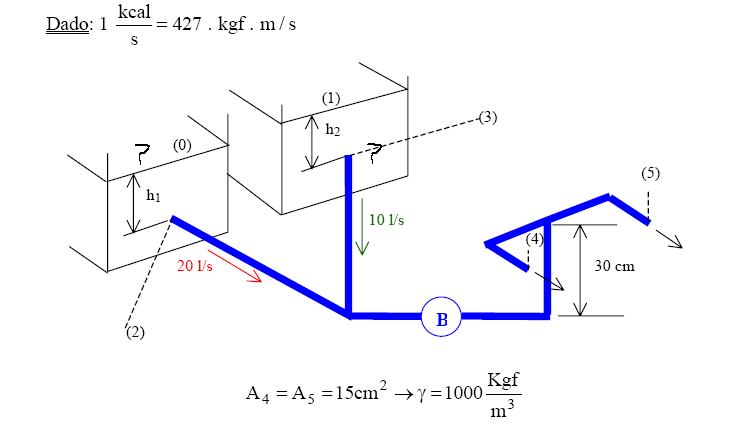

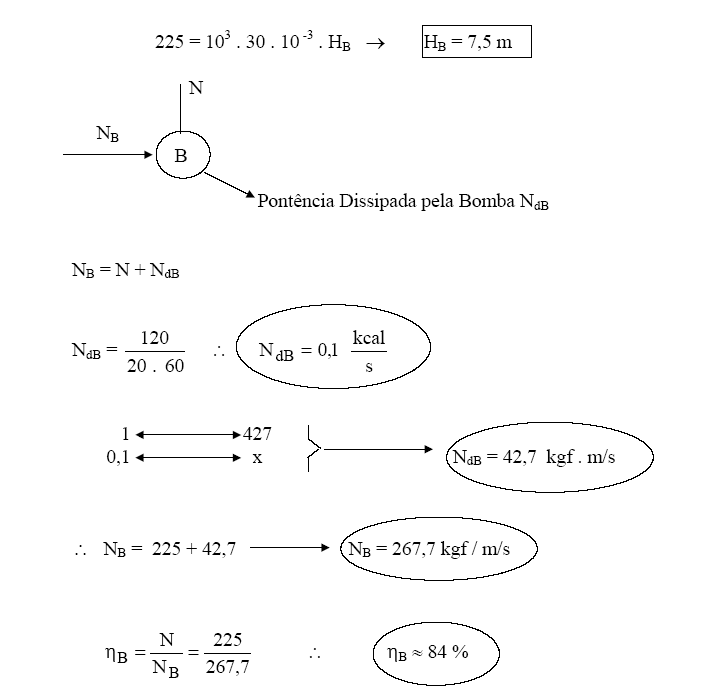

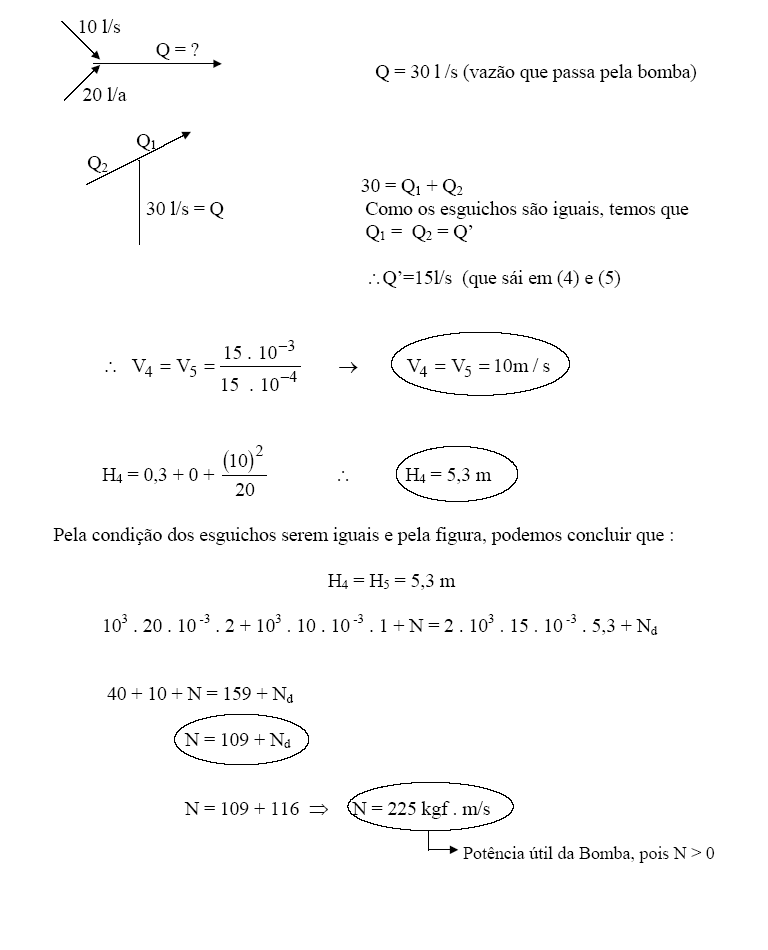

Exemplo: A figura mostra uma bomba hidráulica que alimenta dois esguichos iguais, com água proveniente de dois, reservatórios de grandes dimensões mantidos às cotas h1 = 2m e h2 = 1m. Calcular o rendimento e a altura manométrica da bomba, sabendo-se que a potência dissipada na tubulação é de 116 kgf . m/s e que na bomba são dissipadas 120 kcal em 20 minutos.
Equação genérica:
Pela condição de regime permanente, podemos afirmar que tanto o nível (0), como o nível (1), permanecem constantes, o que equivale a dizer:
A partir deste ponto, analisemos as unidades usadas:

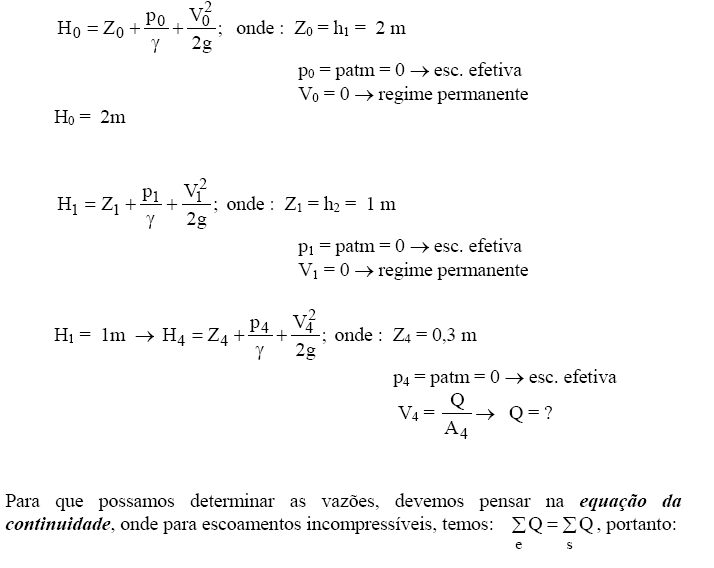

Adotando-se o PHR no plano que contém o eixo da tubulação,temos:
|
|
