Síntese da segunda aula da unidade 5 Material preparado para uma consulta rápida. Objetivos: introduzir alguns dos principais métodos práticos de utilização do Pitot e propor exercícios 5.14.2 e 5.14.3.
|
Clique na figura abaixo e tenha acesso ao material completo e que faz parte do livro eletrônico - Curso Básico de Mecânica dos Fluidos
|
3ª Possibilidade - Método Convencional Teórico.
Este método é aplicado a conduto forçado de seção transversal circular.
Nesta condição, havíamos estudado na unidade 3, que:
para o escoamento laminar o diagrama de velocidades pode ser representado pela função:
onde através do conceito da velocidade média, ou seja:
para o escoamento turbulento o diagrama de velocidades foi representado pela função:
que é comumente conhecida pela FÓRMULA DE PRANDTL, onde novamente recorrendo ao conceito de velocidade média temos:
A fórmula de Prandtl apresentada para o escoamento turbulento, só é válida para número de Reynolds inferior a 105 , genericamente o diagrama de velocidades é dado pela fórmula:
onde para Re > 105 o n cresce.
Experimentalmente, obtemos uma tabela de V = f (r) e a partir da mesma, determinamos n graficamente, isto porque:

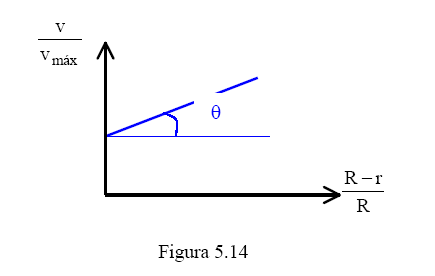

Através de um papel bilogarítmico, obtemos o diagrama representado pela figura 5.14, onde cotgθ = n.
Após a determinação do número n, evocamos o conceito de velocidade média para sua determinação.

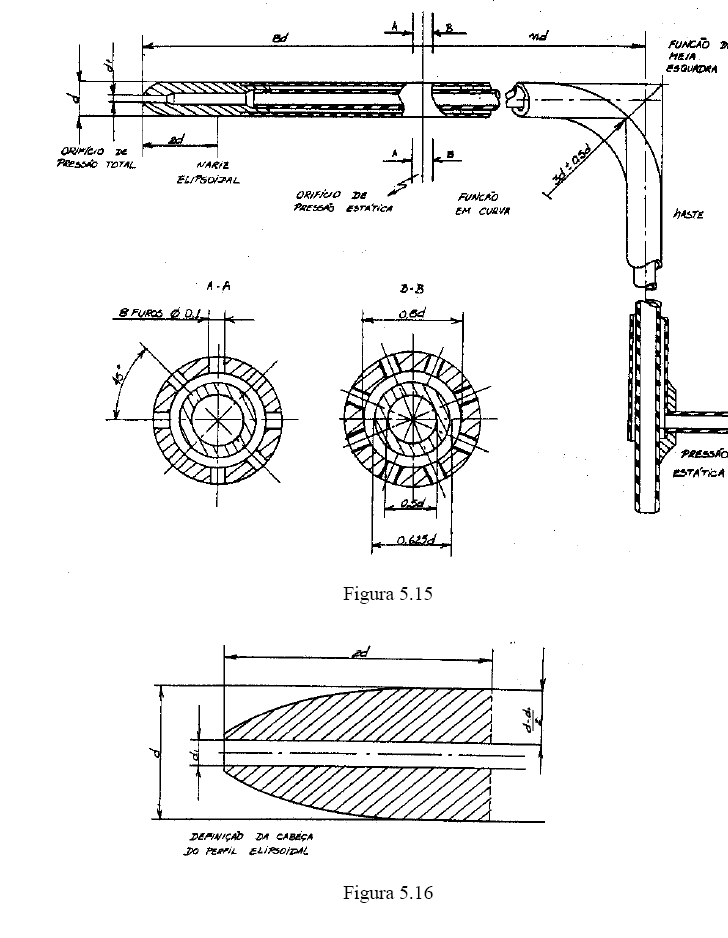

O tubo de Pitot é construído segundo norma, onde podemos citar como exemplo a NORMA ISO 3966 - 1977, onde as principais características estão representadas pelas figuras 5.15 e 5.16 .
|
Propor os exercícios 5.14.2 e o 5.14.3
|
|
