Gabarito da primeiro avaliação de 2002:
1ª Questão:

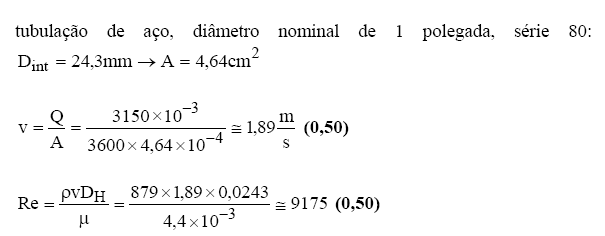

Pelo diagrama de Rouse, obtém-se: f = 0,034

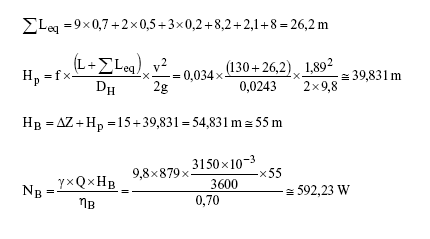

Consultando a tabela de comprimento equivalente da página: http://www.escoladavida.eng.br/mecfluquimica/cont_sexta_aula.htm , tem-se que:
2ª Questão:
Pela tabela 7.1 para hidróxido de sódio com solução de 30 a 50%, temos a velocidade econômica igual a 1,5 m/s e tubulação mais usual a de aço.
Para a tubulação após a bomba:
Pela tabela ANSI B 36.10 e B 36.19, temos que a possibilidade de escolher a tubulação entre 1 ½ e 2 polegada, como a tubulação é pequena, optamos:
pela a tubulação de aço 40 com diâmetro nominal de 2 polegadas, ou seja aquela que apresenta:
Para a tubulação antes da bomba, e tomando os cuidados preliminares para evitar-se o fenômeno de cavitação, optamos:
pela tubulação de diâmetro nominal de 2 ½ polegada, ou seja aquela que apresenta:
3ª Questão:
Adotando-se o PHR no eixo da bomba, temos:

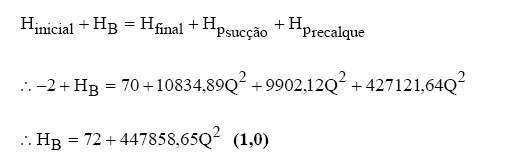

Podemos escrever a equação da CCI:
Para obtenção do ponto de trabalho, devemos consultar as curvas da bomba DN 50-32 de 3500 rpm da Mark Peeless e para as mesmas vazões calcular a carga manométrica da CCI, sendo que isto resulta a tabela a seguir:
| Q (m³/h) | HB (m) | NPSH (m) | rend (%) | HB (m) CCI |
| 0 | 236 | 4,4 | 72 | |
| 10 | 236 | 4,5 | 75,5 | |
| 20 | 236 | 4,6 | 85,8 | |
| 30 | 234 | 4,7 | 103,1 | |
| 40 | 233 | 4,8 | 42 | 127,3 |
| 50 | 232 | 5 | 49 | 158,4 |
| 60 | 232 | 5,2 | 52 | 196,4 |
| 70 | 228 | 5,6 | 56 | 241,3 |
| 80 | 224 | 6 | 57 | 293,2 |
| 90 | 216 | 6,4 | 58 | 351,9 |

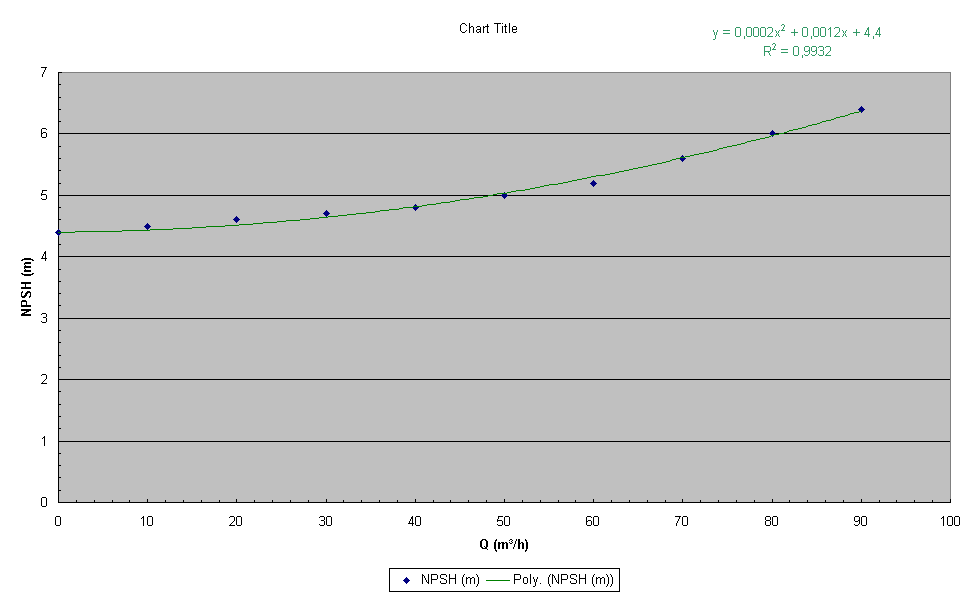

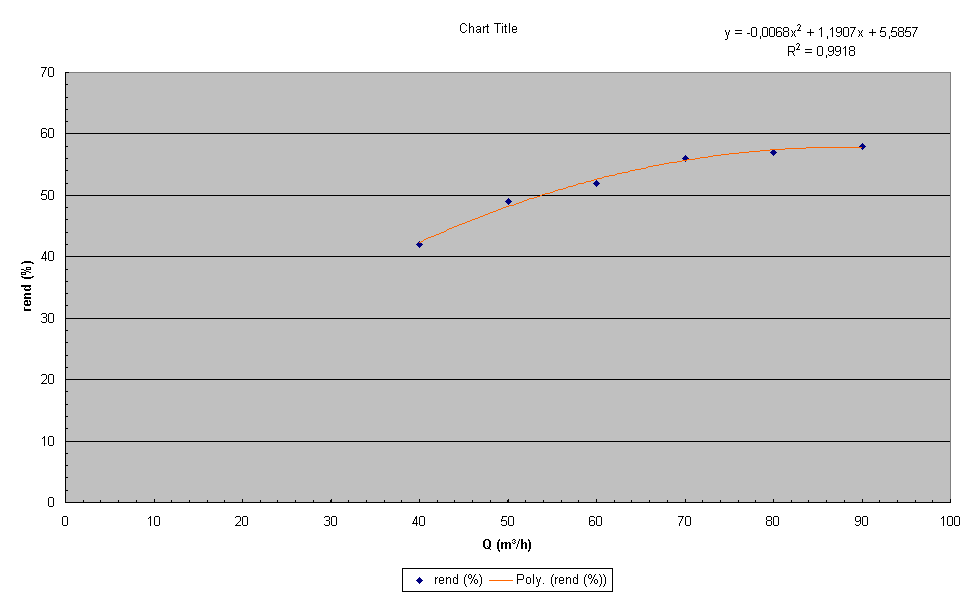

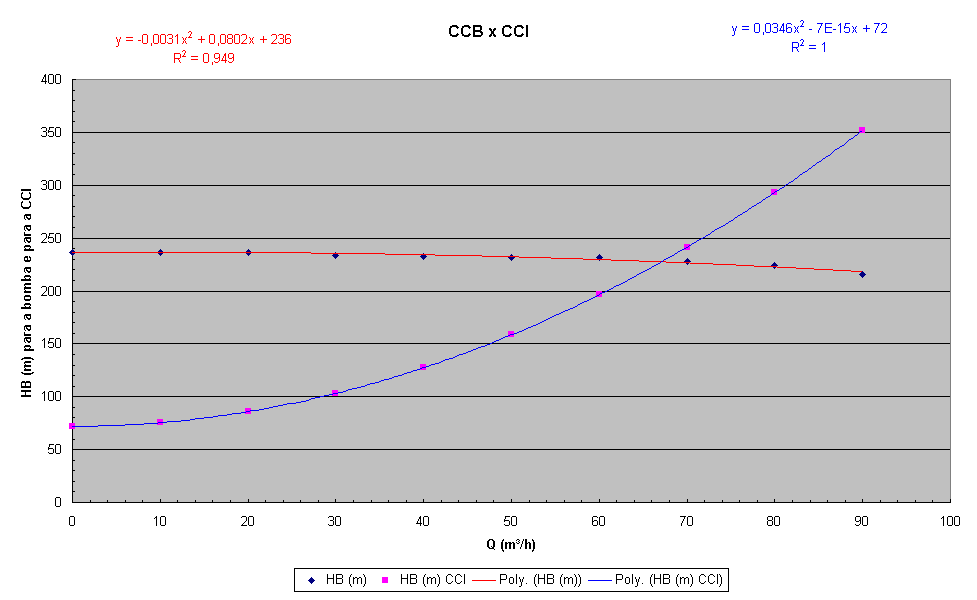

e com elas pode-se obter o ponto de trabalho, que ocorre no cruzamento da CCI com a CCB:
O ponto de trabalho:

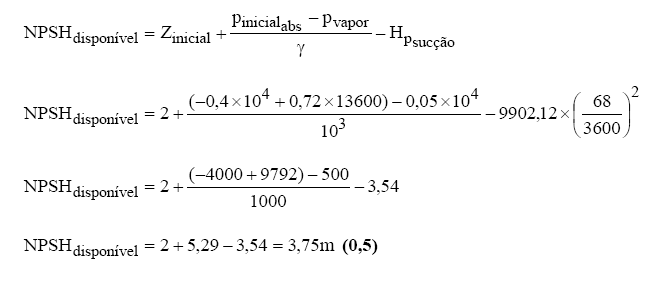

Para verificar o fenômeno de cavitação deve-se calcular o NPSHdisponível:
Portanto:
NPSH disponível - NPSH requerido = 3,75 - 5,4 = - 1,65 m, onde o valor negativo implica que está ocorrendo o fenômeno de cavitação.
A bomba Mark Peerless 50-32 foi mal escolhida, isto porque está ocorrendo o fenômeno de cavitação
