Em função do fluido a ser transportado e da sua temperatura de escoamento,
procura-se estabelecer o material da tubulação.
Apresenta-se a seguir uma tabela que pode auxiliar nesta escolha porém
deixa-se claro que:
1 → dependendo da aplicação, considera-se outros fatores;
2 → os tubos de PVC hoje ganham espaço nas aplicações
industriais;
3 → o objetivo deste trabalho é ser uma referência
bibliográfica básica, o que equivale dizer que outras fontes devem ser
consultadas;

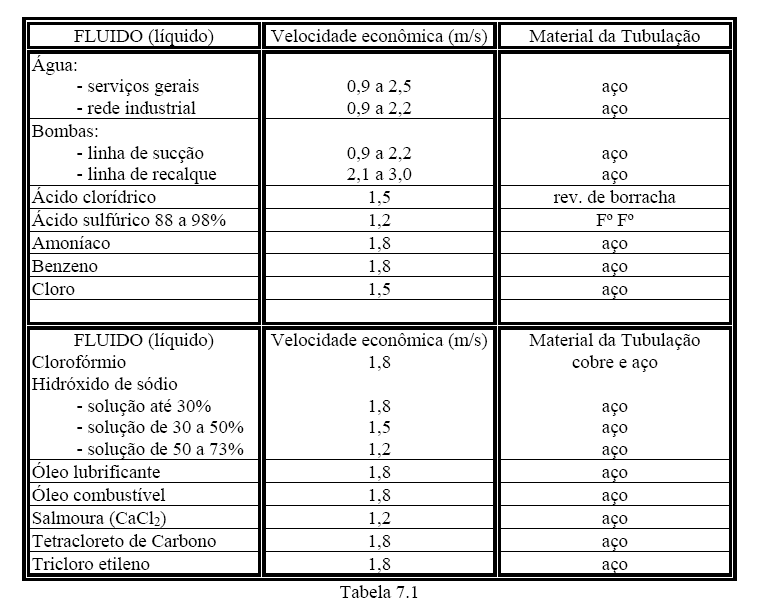

4 → a tabela 7.1, além de fornecer a faixa de velocidade
recomendada, que é denominada de velocidade econômica, menciona o
material da tubulação mais empregado.

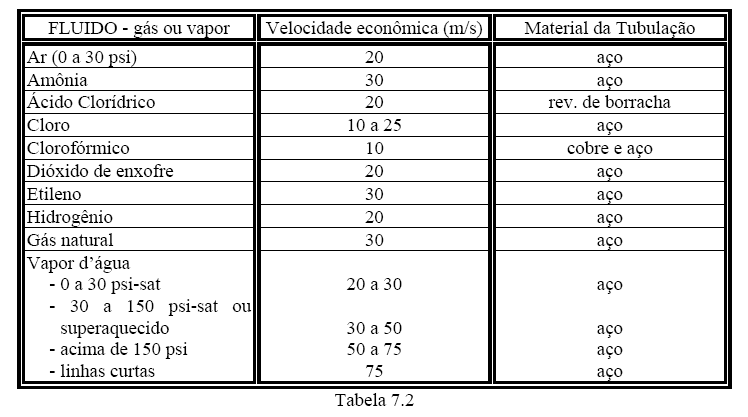

Por
outro lado, sabe-se que para o escoamento de gás perfeito até cerca de 75
m/s o escoamento é considerado como incompressível, daí a tabela 7.2.

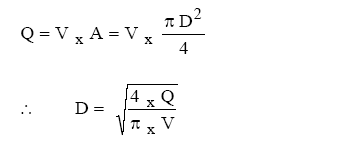

Após
o preestabelecimento do material e da velocidade econômica, calcula-se o
diâmetro da tubulação como mostrado a seguir.
Através do diâmetro calculado, consultando uma tabela normalizada,
especifica-se o diâmetro nominal.

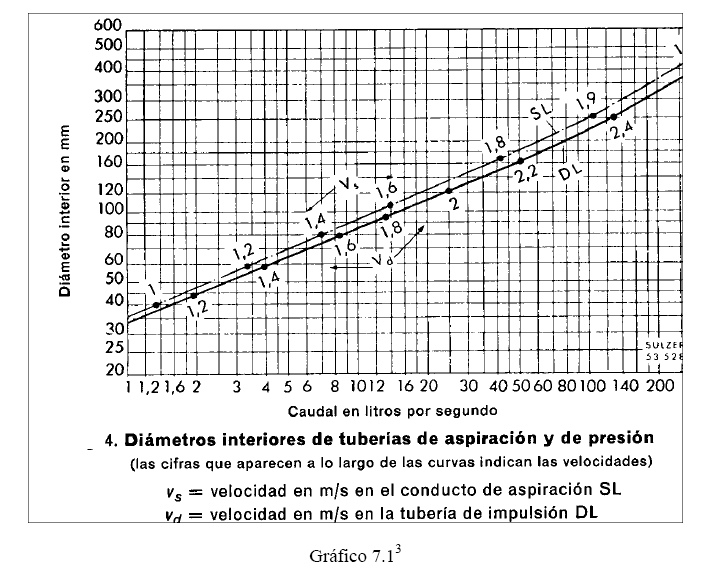

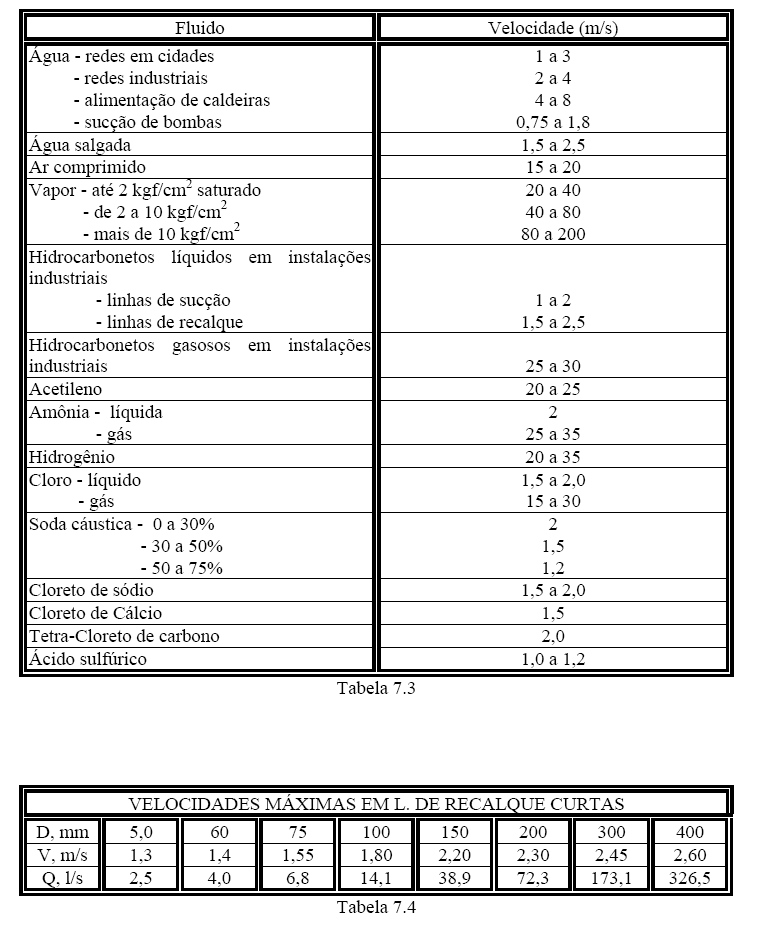

Dependendo da fonte de consulta encontra-se certas variações das velocidades
econômicas, para ilustrar o mencionado é apresentado a tabela 7.3 as
velocidades recomendadas pela Alvenius Equipamentos Tubulares S/A e na
tabela 7.4 e no gráfico 7.1 os valores recomendados pela Companhia Sulzer e
que foram extraídos do manual – Fundamentos hidráulicos para instalaciones
con bombas centrífugas – Sulzer Frères, Société Anonyme, Winterthur, Suiza.
Uma
outra forma de determinar o diâmetro, que é válida para instalações que não
funcionam continuamente (instalações em edifícios) é a fórmula de
Forscheimmer, que é apresentada a seguir:
Onde:
Der
= diâmetro econômico para o recalque (m)
Q = vazão desejada (m3/s)
n = número de horas/dia de funcionamento das bombas.
Com (Der)
na tabela normalizada de tubos, especifica-se o diâmetro de recalque
comercial.
A tubulação
antes da bomba terá o seu diâmetro igual a um diâmetro comercial
imediatamente superior.
Nota: Já que existe mais de uma possibilidade para a escolha do
diâmetro de recalque e como hoje, pode-se recorrer as máquinas programáveis
é comum efetuar-se um estudo econômico para a escolha do diâmetro mais
adequado.

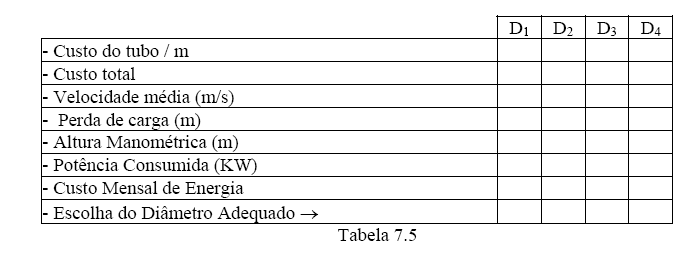

Imagina-se que em um dado projeto, tem-se a possibilidade de recorrer
aos diâmetros D1, D2, D3 e D4.
Para especificar o diâmetro adequado, pode-se executar um estudo
econômico como mostra a tabela 7.5.
Apresenta-se como
exemplo de norma dos diâmetros comerciais a norma americana ANSI B 36.10 e B
36.19 que é a norma para os tubos de aço-carbono.
Todos
esses tubos são designados por um número chamado “Diâmetro Nominal” ou
“Bitola Nominal", onde para o diâmetro nominal compreendido na faixa de 1/8
até 12", observa-se que o mesmo não corresponde a nenhuma dimensão física
dos tubos; já os compreendidos na faixa de 14 até 36", tem-se o diâmetro
nominal coincidente com o diâmetro externo do tubo em questão.
Para
cada diâmetro nominal fabricam-se tubos com várias espessuras de parede,
porém sempre com o mesmo diâmetro externo.
A
seguir, fornecemos a tabela como exemplo de tubos de aço – dimensões
normalizadas de acordo com as Normas ANSI B.36.10 (para tubos de aço-carbono
e aços de baixa liga), e B.36.19 (para tubos de aços inoxidáveis).
Notas:
1
A norma ANSI B.36.19 só abrange tubos até o diâmetro nominal de 12”.
2
As designações “Std”, “XS” e “XXS” correspondem às espessuras
denominadas “normal”, “extra-forte”, e “duplo extra-forte” da norma ANSI
B.36.10.
3
As designações 10, 20, 30, 40, 60, 80, 100, 120 e 160 são “números de
série” (schedulle number) dessa mesma norma. As designações 5S, 10S, 40S
e 80S são da norma ANSI B.36.19.
4
As espessuras em mm indicadas na tabela são os valores nominais; as
espessuras mínimas correspondentes dependerão das tolerâncias de
fabricação, que variam com o processo de fabricação do tubo. Para os
tubos sem costura a tolerância usual é ± 12,5% do valor nominal.
5
Nesta tabela estão omitidos alguns diâmetros e espessuras não usuais na
prática. Para a tabela completa, contendo todos os diâmetros e
espessuras, consulte as normas ANSI B 36.10 e B 36.19.
6
Os pesos indicados nesta tabela correspondem aos tubos de aço-carbono ou
de aços de baixa liga. Os tubos de aços inoxidáveis ferríticos pesam
cerca de 5% menos, e os de inoxidáveis austeníticos cerca de 2% mais.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1/4" |
13,72 |
9,24
7,68
7,12 |
2,24
3,02
3,30 |
0,63
0,80
0,82 |
STD
XS
_ |
40
80
160 |
|
|
|
|
|
|
|
3/8" |
17,15 |
12,53
10,75
7,65 |
2,31
3,2
0
4,75 |
0,85
1,10
1,56 |
STD
XS
_ |
40
80
160 |
|
|
|
|
|
|
|
1/2" |
21,34 |
15,80
14,16
11,78
6,40 |
2,77
3,59
4,78
7,47 |
1,26
1,62
1,95
2,54 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
3/4" |
26,67 |
20,93
18,85
15,55
11,03 |
2,87
3,91
5,56
7,82 |
1,68
2,19
2,89
3,63 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
1" |
33,40 |
26,64
24,30
20,68
15,22 |
3,38
4,55
6,36
9,09 |
2,50
3,23
4,23
5,45 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
1 1/4" |
42,16 |
35,04
32,46
29,46
22,76 |
3,56
4,85
6,35
9,70 |
3,38
4,46
5,60
7,75 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
1 1/2" |
48,26 |
40,90
38,10
33,98
27,94 |
3,68
5,08
7,14
10,16 |
4,05
5,40
7,23
9,54 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
2" |
60,32 |
52,50
49,24
42,84
38,18 |
3,91
5,54
8,74
11,07 |
5,43
7,47
11,10
13,41 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
2 1/2" |
73,03 |
62,71
59,01
53,99
44,99 |
5,16
7,01
9,52
14,02 |
8,62
11,40
14,90
20,37 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
3" |
88,90 |
77,92
73,66
66,64
58,42 |
5,49
7,62
11,13
15,24 |
11,28
15,25
21,31
27,65 |
STD
XS
XXS |
40
80
160
_ |
|
|
|
|
|
|
|
3 1/2" |
101,60 |
90,12
85,44 |
5,74
8,08 |
13,56
18,60 |
STD
XS |
40
80 |
|
|
|
|
|
|
|
4" |
114,30 |
102,26
97,18
92,04
87,32
80,06 |
6,02
8,56
11,13
13,49
17,12 |
16,06
22,29
28,27
33,49
40,98 |
STD
XS
XXS |
40
80
120
160
_ |
|
|
|
|
|
|
|
5" |
141,3 |
128,30
122,26
115,90
109,54
103,20 |
6,55
9,52
12,70
15,88
19,05 |
21,75
30,92
40,25
49,01
57,36 |
STD
XS
XXS |
40
80
120
160
_ |
|
|
|
|
|
|
|
6" |
168,3 |
155,60
154,03
146,36
139,76
131,78
124,40 |
6,35
7,11
10,97
14,27
18,26
21,95 |
25,33
28,23
42,51
54,15
67,48
79,10 |
STD
XS
_
XXS |
40
80
120
160
_ |
|
|
|
|
|
|
|
8" |
219,07 |
206,37
204,99
202,71
198,45
193,67
188,89
182,55
177,83
174,63
173,05 |
6,35
7,04
8,18
10,31
12,70
15,09
18,26
20,62
22,22
23,01 |
33,27
36,75
42,48
53,03
64,56
75,81
90,47
100,83
107,76
111,14 |
STD
XS
XXS
_ |
20
30
40
60
80
100
120
140
160 |
|
|
|
|
|
|
|
|
|
|
|
|
10" |
273,05 |
260,35
257,45
254,51
247,65
242,87
236,53
230,17
222,25
215,91 |
6,35
7,80
9,27
12,70
15,09
18,26
21,44
25,40
28,57 |
41,74
50,95
60,23
81,45
95,87
114,62
132,86
154,95
172,07 |
_
STD
XS
XXS
_ |
20
30
40
60
80
100
120
140
160 |
|
|
|
|
|
|
|
12"
|
323,84
|
311,14
307,08
304,80
303,22
298,44
295,30
288,90
280,96
273,04
266,70
257,20
|
6,35
8,38
9,52
10,31
12,70
14,27
17,47
21,44
25,40
28,57
33,32
|
49,67
65,13
73,75
79,64
97,34
108,85
131,88
159,69
186,73
207,83
238,49
|
_
STD
XS
XXS
_
|
20
30
40
60
80
100
120
140
160
|
|
|
|
|
|
|
|
14"
|
355,60
|
344,94
339,76
336,56
334,34
330,20
325,22
317,55
307,96
300,02
292,10
284,18
|
6,35
7,92
9,52
11,13
12,70
15,19
19,05
23,82
27,79
31,75
35,71
|
54,69
67,87
81,20
94,40
107,27
126,56
157,92
194,70
224,38
253,27
281,40
|
STD
XS
_
|
10
20
30
40
60
80
100
120
140
160
|
|
|
|
|
|
|
|
16"
_
|
406,40
_
|
393,70
390,56
387,36
381,00
373,08
363,52
354,02
344,48
333,34
325,42
|
6,35
7,92
9,52
12,70
16,66
21,44
26,19
30,96
36,53
40,49
|
62,57
77,78
93,19
123,16
159,96
203,28
242,25
286,34
332,78
364,93
|
_
STD
XS
_
|
10
20
30
40
60
80
100
120
140
160
|
|
|
|
|
|
|
|
18"
_
|
457,20
_
|
444,50
441,36
438,16
434,94
431,80
428,66
419,10
409,54
398,48
387,36
377,86
366,70
|
6,35
7,92
9,52
11,13
12,70
14,27
19,05
23,83
29,36
34,92
39,67
45,25
|
70,52
87,70
105,04
122,24
139,05
155,75
205,60
254,33
309,44
363,28
408,04
459,05
|
_
STD
XS
_
|
10
20
30
40
60
80
100
120
140
160
|
|
|
|
|
|
|
|
20"
|
508,0
|
495,30
488,96
482,60
477,82
466,76
455,62
407,98
|
6,35
9,52
12,70
15,09
20,62
26,19
50,01
|
78,46
116,96
154,95
183,19
247,60
310,80
564,20
|
STD
XS
_
|
10
20
30
40
60
80
160
|
|
|
|
|
|
|
|
22"
_
|
558,80
_
|
546,10
539,76
533,40
527,04
514,36
501,66
488,96
476,26
463,56
450,86
|
6,35
9,52
12,70
15,88
22,22
28,57
34,92
41,27
47,62
53,97
|
86,41
128,88
182,32
212,31
293,75
373,21
450,69
526,17
599,66
671,15
|
_
XS
_
|
10
20
30
40
60
80
100
120
140
160
|
|
|
|
|
|
|
|
24"
_
|
609,60
_
|
596,90
590,56
584,20
581,06
574,64
560,38
547,68
531,82
517,66
504,86
|
6,35
9,52
12,70
14,27
17,48
24,61
30,96
38,89
46,02
52,37
|
94,35
140,80
186,73
209,33
254,88
354,66
441,31
546,68
638,93
718,88
|
_
STD
XS
_
|
10
20
30
40
60
80
100
120
140
|
|
|
Para
maiores detalhes dos tubos consulte:
http://www.debas.faenquil.br/~clelio/pdf/aula01.pdf
http://www.nvlsoftware.com.ar/NVLSoftware/datos_de_calculo.htm
http://www.escoladavida.eng.br/mecflubasica/Apostila/Unidade%206/Primeira%20aula%20un%206.pdf
http://www.tubosapolo.com.br/tubos.htm
|
