Procedimentos para correção das curvas em uma instalação já em operação
Ler na curva de HB = f (Q) a vazão, a carga manométrica e o rendimento correspondente ao ponto de máxima eficiência (máximo rendimento).

O ponto anterior será o ponto de referência, onde a vazão irá corresponder ao ponto 1,0*Q; a partir dela calcula-se: 0,6*Q; 0,8*Q e 1,2*Q e para cada uma delas lê-se no gráfico do fabricante a carga manométrica e o rendimento correspondentes.

Com as informações anteriores deve-se iniciar o preenchimento da tabela a seguir:

  0,6*Q 0,8*Q 1,0*Q 1,2*Q
Q(m³/h)
HB (m)
hB (%)
Ch
CQ
CH
Q*CQ
HB*CH
hB*Ch
onde os coeficientes CQ; CH e Ch são determinados através do gráfico para obtenção dos coeficientes de correção, onde:

1º - marca-se a vazão do ponto de máximo rendimento (1,0*Q) = ponto 1;

2º - sobe-se verticalmente até o ponto correspondente a carga manométrica ligada a 1,0*Q = ponto 2;

3º - daí puxa-se uma horizontal até a viscosidade desejada = ponto 3;

4º - em seguida sobe-se verticalmente até as curvas de correção para se tirar os valores dos coeficientes de correção: Ch ; CQ e finalmente os quatro valores de CH

Clique no gráfico acima para obtenção dos coeficientes de correção em pdf

Para obtenção das novas curvas HB = f(Q) e hB = f(Q) basta locar os quatro pontos da tabela anterior.

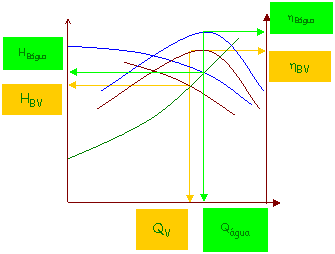

O diagrama a seguir procura mostrar a variação que eventualmente ocorre no transporte de um fluido viscoso:





Voltar



Clique na figura a seguir e veja um exemplo de aplicação
