O esquema ao lado representa a associação em série das bombas das bancadas 7 e 8 do laboratório de mecânica dos fluidos.

Considerando o PHR no chão do laboratório, a máxima vazão do escoamento, os dados colhidos nas bancadas para esta vazão, sem a determinação do coeficiente de perda de carga distribuída e sem a especificação dos comprimentos equivalentes, pede-se determinar:

• a perda de carga entre as seções (2) e (3);

• a perda de carga na tubulação de sucção da bomba B7;

• a perda de carga para a tubulação de recalque da bomba B8.

Após as determinações anteriores, pede-se desenvolver a experiência da associação em série das bombas B7 e B8 para a instalação com menor perda de carga (esquema acima), objetivando:

• a determinação experimental da curva característica da associação em série das bombas B7 e B8;

• a comparação da curva anterior com a curva característica da associação em série obtida através da CCB dada pelo fabricante da bomba.

Bancadas 7 e 8 antes da troca das bombas

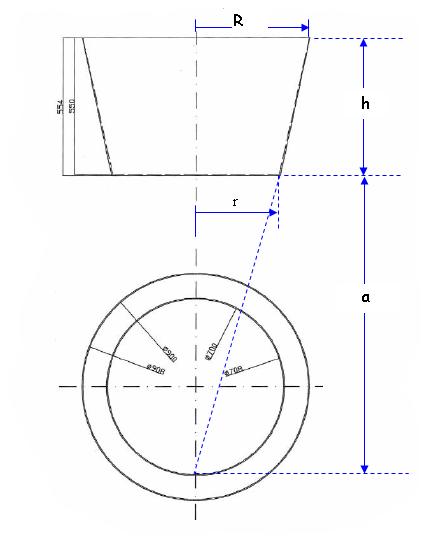

Dados do tronco de cone

Clique na foto acima para ter acesso a solução dos problemas propostos
