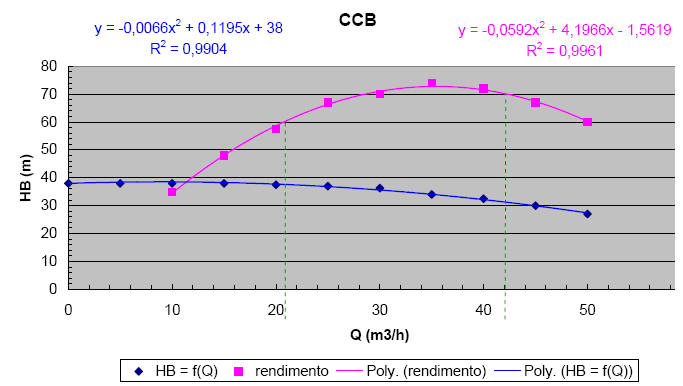

Considera-se que a bomba escolhida tenha parte da sua CCB representada pela tabela e gráfico a seguir:

Q (m³/h) HB (m) hB (%)
0 38
5 38
10 38 35
15 38 48
20 37,5 57,5
25 37 67
30 36,3 70
35 34 74
40 32,5 72
45 30 67
50 27 60

Observa-se que para o rendimento máximo (74%) se tem o que o fabricante denomina de PONTO DE PROJETO DO FABRICANTE, ou seja, a vazão e a carga manométrica da bomba, que para o exemplo é representado por 35 m³/h e 34 m respectivamente.

É recomendável que a bomba opere com a vazão na faixa de 60% a 120% da vazão de projeto do fabricante. Para o exemplo seria de 21 m³/h a 42 m³/h.

Para vazões inferiores a 60% da vazão de projeto do fabricante, tem-se o problema de RECIRCULAÇÃO e para vazões superiores a 120% da vazão de projeto do fabricante, tem-se maior probabilidade de cavitação.
