Atividade proposta:

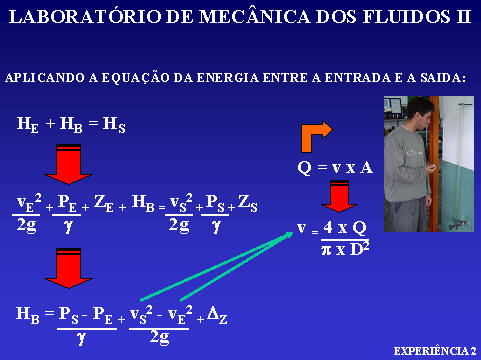

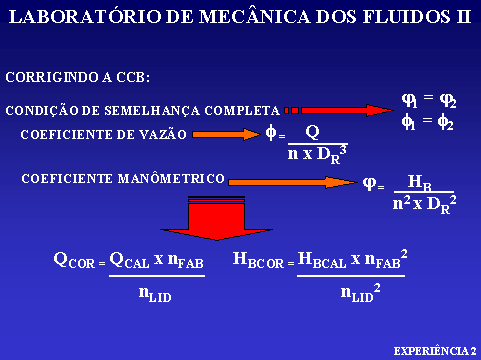

1ª parte - o grupo deve obter a CCB experimental e corrigi-la em função da rotação obtida pelo tacômetro.

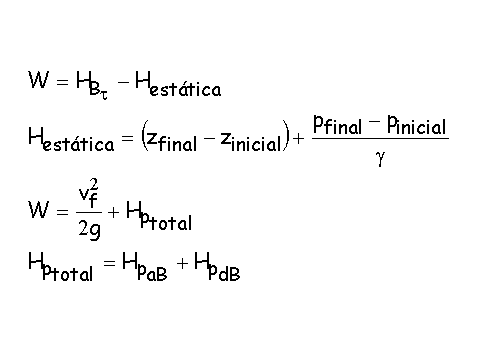

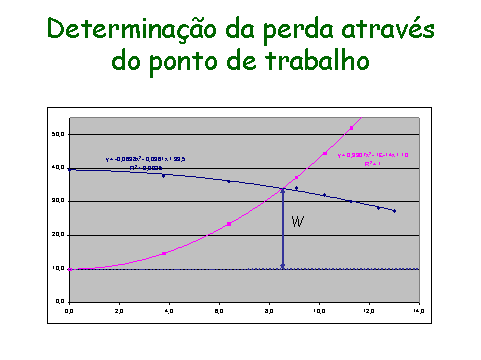

2ª parte - Considerando a bancada utilizada para a determinação da perda de carga através do ponto de trabalho, o grupo deve calcular, para a vazão máxima de escoamento, a perda de carga através da fórmula universal, onde o coeficiente de perda de carga distribuída deve ser calculado, tanto pela planilha do Excel, como pela formula de Haaland e onde os comprimentos equivalentes devem ser obtidos através das tabelas da Mipel, Tupy e outras. Após os referidos cálculos comparar as perdas, inclusive com a obtida através da CCB corrigida.
