Cálculo da carga total em uma seção do escoamento | |||
Considerando a bancada 1, pede-se para a vazão máxima do escoamento, que os grupos (1), (2), (3), (4) e (5) calculem respectivamente a carga total nas seções (1), (2), (3), (4) e (5), seções estas mostradas a seguir: | |||
Seção (1), válvula globo e seção (2). A cota do centro do manômetro até o eixo do conduto será denominada de h1. |
Seção (1), válvula globo e seção (2). A cota do centro do manômetro até o eixo do conduto será denominada de h1. |
||
Seção (3), redução de 1,5" para 1" e seção (4). O desnível do mercúrio no manômetro em U instalado entre as seções (3) e (4) é denominado de h3-4. |
Seção (3), redução de 1,5" para 1" e seção (4). O desnível do mercúrio no manômetro em U instalado entre as seções (3) e (4) é denominado de h3-4. |
||
Seção (5) a montante da válvula sem volante. A cota do centro do manômetro (5) até o eixo do conduto será denominada de h5 . O desnível do mercúrio no manômetro em U instalado entre as seções (4) e (5) é denominado de h4-5. Ao lado o Fernando está determinando a vazão do escoamento, ou seja: Q = Volume/tempo = (Dh*At)/t |
|
||
Laboratório em 2004
|

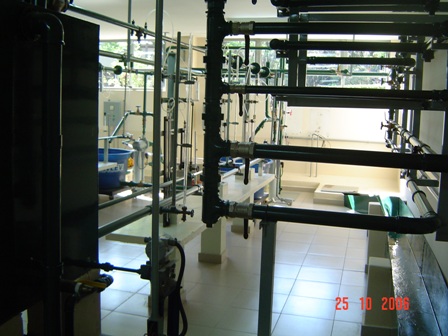

Importante notar que o laboratório hoje (27/08/2007) sofreu muitas alterações
|
||
As mudanças não podem ser só físicas, devem ocorrer também no planejamento e no dia a dia da disciplina, já que o processo ensino aprendizado deve ser dinâmico e sempre centrado nos alunos. Outra realidade é que a alegria, confiança e ética na educação podem e vão mudar o mundo! |
O grupo (1) deve calcular a Q e H1
|
||
O grupo (2) deve calcular a Q e H2
|
O grupo (3) deve calcular a Q e H3
|
||
O grupo (4) deve calcular a Q e H4
|
O grupo (5) deve calcular a Q e H5
|
||
Clique na figura e tenha acesso aos gabaritos:
|
