Lembrando-se que o ponto de trabalho é obtido no cruzamento da CCB com a CCI.
  Portanto nele se iguala a equação da curva característica da bomba (CCB) com a equação da curva característica da instalação (CCI)
CCB - dada pelo fabricante em seus catálogos
  CCI - obtida pelo projetista aplicando-se a equação da energia da seção de captação (seção inicial) à seção de distribuição (seção final).
 Isto desde que a instalação a ser projetada tenha uma única entrada e uma única saída.
  Mas o que se pode obter no cruzamento da CCI com a CCB?

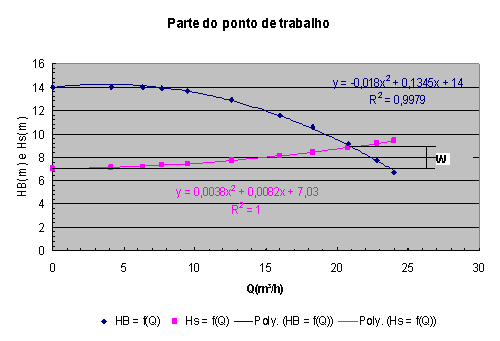

E já considerando o ponto de trabalho, pode-se obter a cota W

O que será que representa a cota W?
  Para responder a pergunta anterior é importante recorda a equação genérica da CCI, a qual em uma instalação hidráulica com um único diâmetro, pode ser representada pela equação a seguir:

onde:

y = 0 se for nível de reservatório e aí não se define o a

y = 1 se for seção de tubo e aí se tem a = 1,0 para o escoamento turbulento e a = 2,0 para o escoamento laminar.

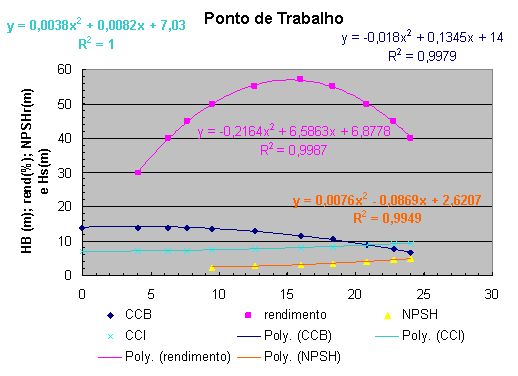

No ponto de trabalho, tem-se:

Não se pode esquecer, que a CCB considerada, pode sofrer influência da rotação, do tempo vida da bomba, do fluido a ser transportado e de eventuais alterações da rede elétrica
  Em se tratando do fluido, deve-se lembrar que a CCB foi obtida para a água com massa específica igual a 1000kg/m³ e é válida para outros fluidos, desde que a viscosidade dos mesmos seja inferior ou igual a 20 mm²/s.
No caso de não ser a água com massa específica igual a 1000kg/m³, ou um outro fluido com a viscosidade inferior ou igual a 20 mm²/s, só se corrige a potência da bomba
