Associação em paralelo de bombas |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Objetivos: determinação da curva HBa = f(Qa) através das bancadas 7 e 8 do laboratório de mecânica dos fluidos do Centro Universitário da FEI
|

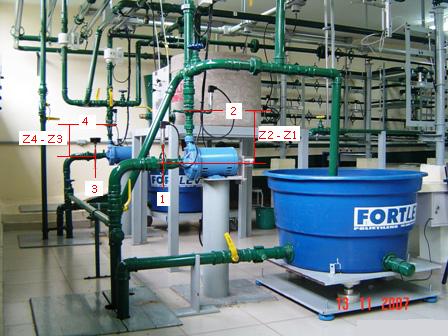

Considera-se as seções (1) e (2), respectivamente a entrada e a saída da bomba da bancada 7 e as seções (3) e (4), respectivamente a entrada e a saída da bancada 8, como mostra a figura ao lado. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

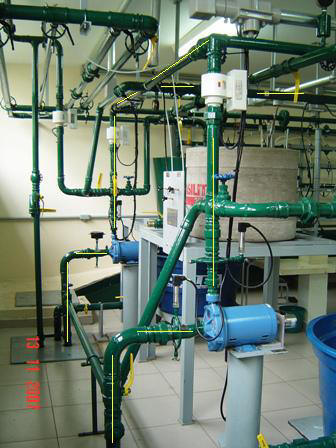

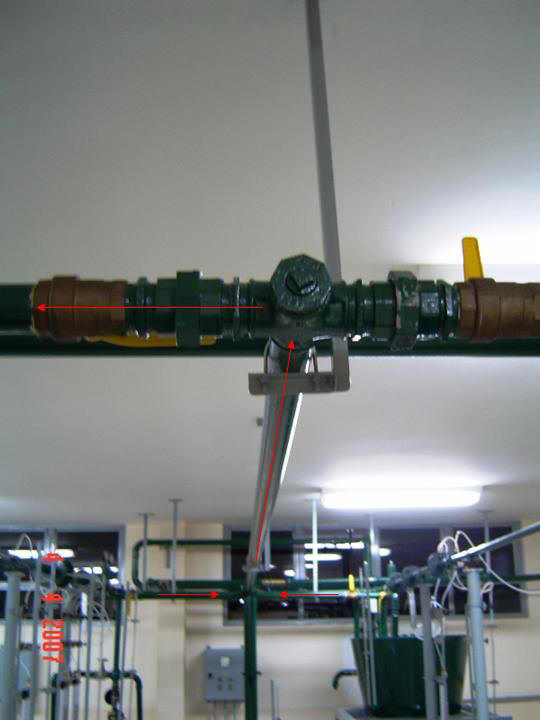

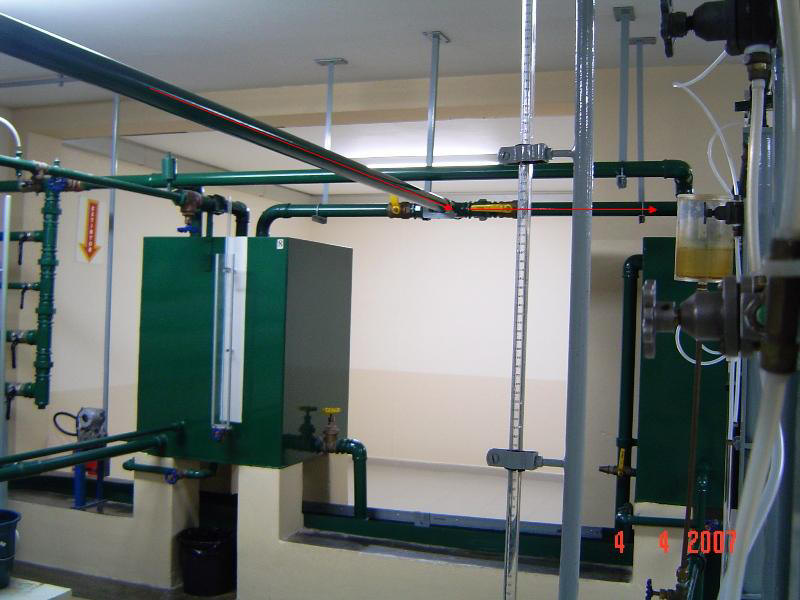

As fotos ao lado e abaixo mostram o caminho percorrido pela água
na associação em paralelo das bombas da bancada 7 (B7) e da
bancada 8 (B8).
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

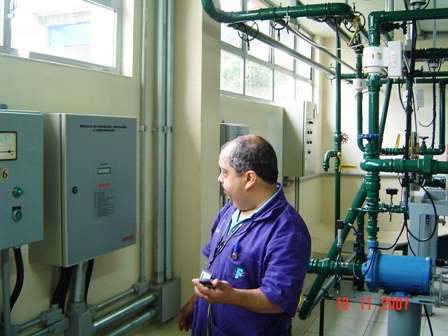

Hoje esta determinação é feita no painel de controle, como mostra o Valdir na foto abaixo
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Efetuando-se um balanço de potências entre as seções (1), (3) e
(sf), obtém-se a equação I:
Por outro lado, ao se efetuar um balanço de potências entre as seções (2), (4) e (sf), obtém-se a equação II:
Observação: nas equações I e II “X” corresponde a
cruzeta onde as vazões se unem.
De (II) em (I) e sabendo-se que o peso
específico é constante, tem-se:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

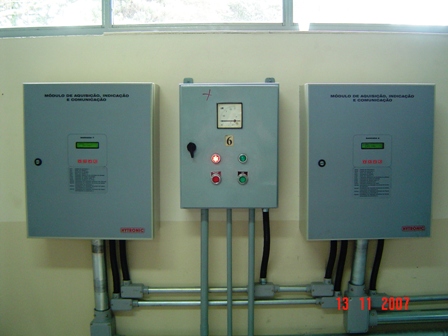

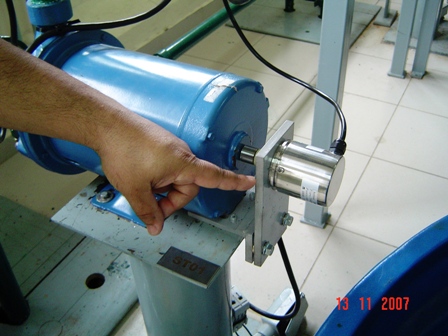

No desenvolvimento da experiência, deve-se obter a rotação do conjunto motobomba através de um tacômetro, onde a rotação também será lida nos painéis de controle.
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

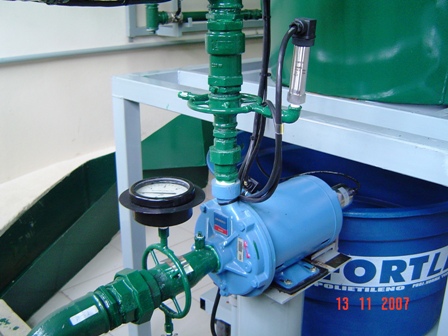

As cargas nas seções (1) e (2) são obtidas lendo-se as pressões dos transdutores no painel de controle
|

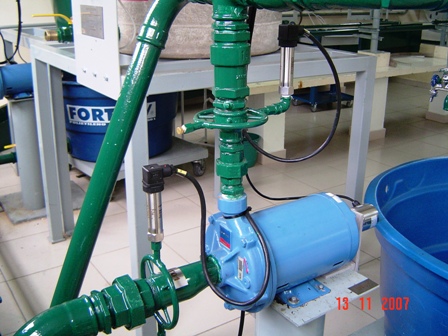

Já as cargas nas seções (3) e (4) são obtidas lendo-se respectivamente o manovacuômetro e o transdutor no painel de controle
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tabelas de dados:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
No ponto de shutoff (Qa = 0), obtém a carga da associação em paralelo pela expressão: Importante:
após os ensaios deve-se desenvolver um relatório, onde se
comparar a curva HBa =
f(Qa)
obtida na prática com a obtida pelo Excel a partir dos dados de
catálogos das bombas B7 e B8, que no caso são iguais e para a
rotação de 3500 rpm apresentam as seguintes características:
|
