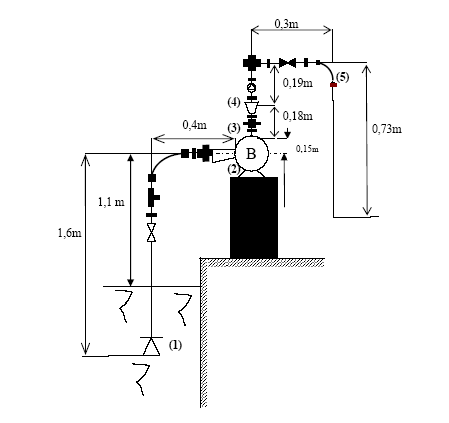

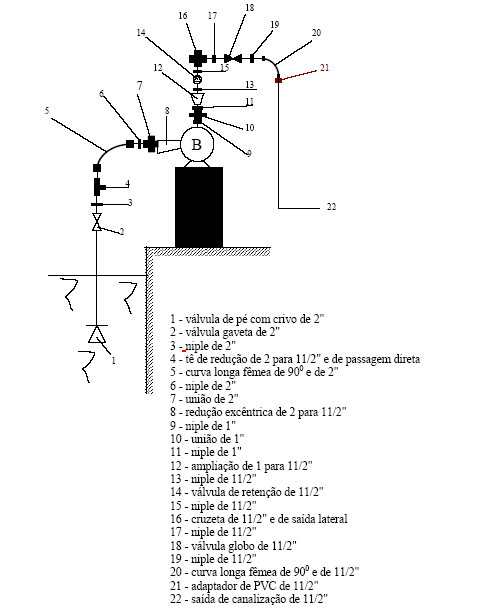

Considerando o esquema abaixo, pede-se efetuar as devidas correções do mesmo, já que ele representa a instalação da bancada 8 que alimenta o tronco de cone.

Após a correção, obtenha a equação Curva Característica da Instalação (CCI) em função do coeficiente de perda de carga distribuída (f) e da vazão (Q)

Obter a CCI prática através do inversor de freqüência, ou seja, para a vazão máxima, válvula controladora de vazão totalmente aberta, obtenha a vazão e a carga manométrica para as freqüências: 30, 35, 40, 45, 50 e 55 Hz.

Comparar a CCI obtida através da equação da energia com a CCI prática e analisar as eventuais diferenças comentando-as.

Componentes Obter o "f" através da
Alexandre e Caroline fórmula de Churchill
Amanda e Michelli planilha Excel
Fabiana, Julio, Renato e Roberta fórmula de Swamee - Jain
Ana Lucia, Ivo e Rafael fórmula de Churchill
Bruno, Natalia e Rodrigo planilha Excel
Ludmilla, Sabrina e Tatiana fórmula de Haaland

Obter a CCB experimental para as freqüências 30, 35, 40, 45, 50 e 55 Hz, para tal cada grupo deve, após fixar a freqüência, variar a vazão do ponto de vazão nula (shut off) até a vazão máxima (válvula controladora totalmente aberta)

Componentes Freqüência do ensaio
Alexandre e Caroline 30 Hz
Amanda e Michelli 35 Hz
Fabiana, Julio, Renato e Roberta 40 Hz
Ana Lucia, Ivo e Rafael 45 Hz
Bruno, Natalia e Rodrigo 50 Hz
Ludmilla, Sabrina e Tatiana 55 Hz

Voltar

Clique na figura abaixo para ter acesso ao gabarito desta atividade
