Inversor de freqüência

Para que serve?

Para diminuir a vazão de escoamento de um fluido em uma instalação de bombeamento sem recorrer ao fechamento da válvula controladora da vazão



Aplica-se o inversor de freqüência na redução da vazão e obtém-se uma redução do consumo de energia no acionamento da bomba, já que ele irá propiciar uma redução da rotação da mesma.

ni = rotação da bomba em rpm

f = freqüência em Hz

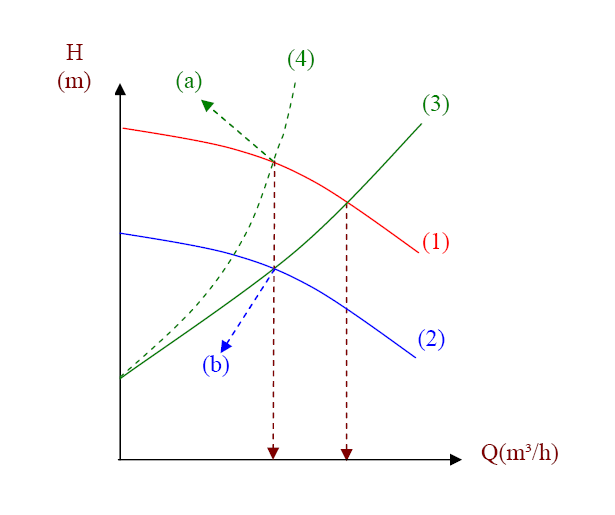

(1)- CCB obtida com a freqüência de 60 Hz

(2)- CCB obtida com outra freqüência (por exemplo 50 Hz), neste caso se obtém a vazão reduzida sem alterar a abertura da válvula controladora de vazão, com uma carga manométrica menor e na maioria das vezes com rendimento constante (ponto de trabalho (b))

(3) - CCI obtida com a válvula controladora da vazão aberta

(4) - CCI obtida com a válvula controladora da vazão parcialmente aberta, o que equivale a dizer que as perdas aumentaram e em conseqüência a carga manométrica também aumentou, geralmente este aumento é maior do que a redução da vazão, tem-se também geralmente uma diminuição do rendimento da bomba (ponto de trabalho (a))

Para determinarmos a potência da bomba em CV, quando o peso específico é dado em (kgf/m³), a vazão em (m³/s) e a carga manométrica em (m), para a duas freqüências, utilizaremos a expressão:

A potência consumida pode ser calculada dividindo-se a potência nominal da bomba pelo rendimento do motor elétrico.



A igualdade hm = hp mencionada ao lado geralmente é usada, porém é importante mencionar que se pode calcular o rendimento pela expressão empírica, onde o índice "x" indica a bomba com a nova rotação. (Macintyre, Archibald Joseph - Bombas e Instalações de Bombeamento - editado pela Guanabara Dois - sexta edição)



Importante:

Para a utilização do inversor de freqüência pode-se recorrer a análise dimensional e considerar que:
