Após a determinação da equação da CCI (Curva Característica da Instalação) com a vazão de projeto (Qprojeto= (fator de seg.)*Qdesejada na equação da CCI determina-se o HBprojeto ambos para o fluido viscoso.
Entra-se no gráfico para obtenção dos coeficientes de correção com a vazão do líquido viscoso (Qv= Qprojeto) e sobe-se com uma reta vertical até encontrar a reta inclinada correspondente a carga manométrica viscosa (HBv = HBprojeto), puxa-se deste ponto uma reta horizontal até encontrar a reta inclinada correspondente a viscosidade do fluido, puxa-se então uma reta vertical para se obter os coeficientes de correção:
sendo que o CH é obtido para 1.0*Q.
Com os coeficientes anteriores se obtém a vazão para água (Qa) e a carga manométrica para a água (HBa) e é com estes par de pontos que se escolhe preliminarmente a bomba no diagrama de tijolos.
Para se aceitar a bomba é importante que o coeficiente Ch seja superior a 0,5, caso isto não ocorra deve-se rejeitar a bomba escolhida preliminarmente.

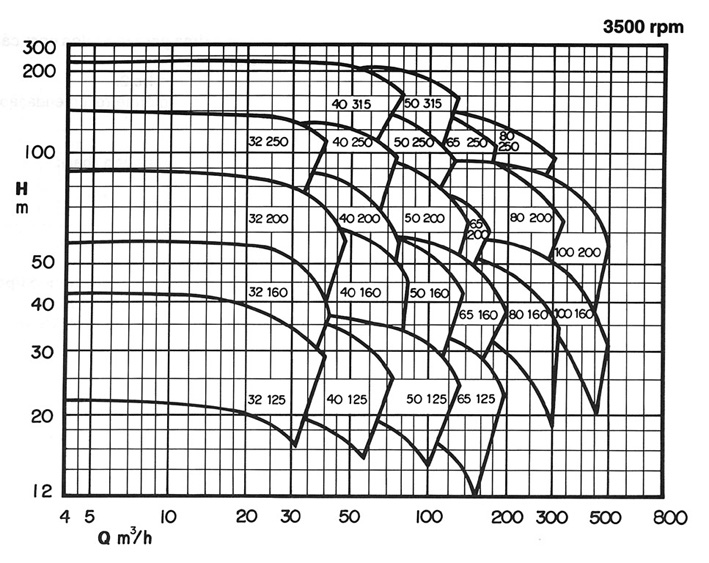

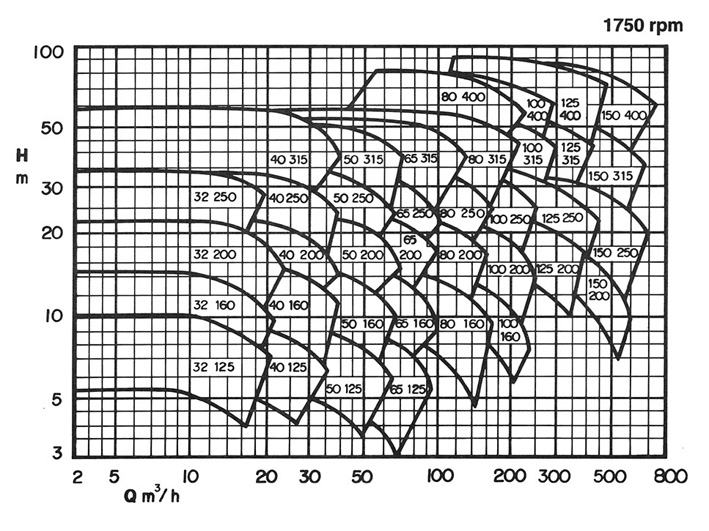

Clique na figura a seguir e veja um exemplo de aplicação
