Bomba INAPI
| INAPI | 3500 rpm | ||
| Q(m³/h) | HB (m) | rend (%) | NPSH (m) |
| 0 | 26 | ||
| 2,8 | 25,95 | 45 | |
| 4 | 25,9 | 47 | 0,8 |
| 4,8 | 25,5 | 52 | 0,9 |
| 5,8 | 25 | 54 | 1 |
| 6,8 | 24 | 55 | 1,1 |
| 7,2 | 23 | 56 | 1,15 |
| 9 | 20,5 | 55 | 1,3 |
| 9,5 | 18,7 | 54 | 1,4 |
| 10,3 | 16,5 | 52 | 1,45 |
| 10,8 | 14 | 47 | 1,5 |
Bomba RUDC
| RUDC | 3500 rpm | ||||||
| Q(m³/h) | HB(m) | Q(m³/h) | rend (%) | Q(m³/h) | NPSH (m) | Q(m³/h) | HB(m) |
| 0 | 38,6 | 0 | 38,6 | ||||
| 7 | 35 | 5,34 | 47 | 4 | 2 | 2,8 | 39,8 |
| 9,6 | 30 | 6,83 | 52 | 6 | 2 | 4 | 39,4 |
| 10,5 | 28 | 8 | 54 | 8 | 2,34 | 4,8 | 38,8 |
| 11 | 26 | 8,58 | 55 | 10 | 3 | 5,8 | 37,7 |
| 11,5 | 24 | 10,5 | 55 | 12 | 4 | 6,8 | 36,2 |
| 12 | 22 | 11,34 | 54 | 7,2 | 35,5 | ||
| 12,5 | 20 | 12 | 52 | 9 | 31,5 | ||
| 12,8 | 18 | 12,67 | 47 | 9,5 | 30,2 | ||
| 10,3 | 27,8 | ||||||
| 10,8 | 26,2 |

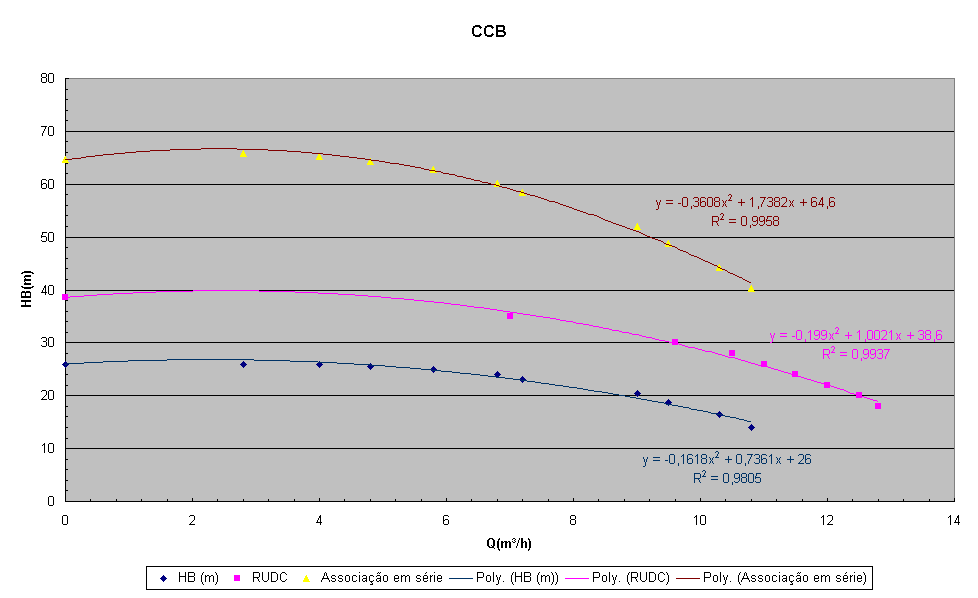

Associação série INAPI e RUDC a 3500 rpm
Q(m³/h) |
Hba (m) |
0 |
64,6 |
2,8 |
65,8 |
4 |
65,3 |
4,8 |
64,3 |
5,8 |
62,7 |
6,8 |
60,2 |
7,2 |
58,5 |
9 |
52,0 |
9,5 |
48,9 |
10,3 |
44,3 |
10,8 |
40,2 |
Foto parcial das bancadas 7 e 8 do Centro Universitário da FEI
Através das bombas das bancadas 7 e 8 obtém-se a HBa = f (Qa)
para uma rotação média nm
Para se comparar as curvas da associação em série obtida através dos dados de catálogo e o Excel com a obtida no laboratório é necessário corrigir a última para 3500 rpm e para isto recorre-se aos adimensionais: coeficiente manométrico e coeficiente de vazão e as condições de semelhança, o que resulta:
Clique na figura abaixo para ter acesso a esta experiência em pdf
