Exercício de introdução a associação paralelo de bombas

A instalação representada a seguir pode operar com uma bomba ou com as duas bombas associadas em paralelo. sabendo-se que as bombas são iguais e que apresentam as características das CCBs indicadas na tabela (I), pede-se:

• a potência máxima solicitada do motor elétrico quando apenas uma bomba operar;

• verificar o fenômeno de cavitação para a situação anterior, sabendo-se que a pressão de vapor da água para a situação descrita é igual a 350 kgf/m² (abs) e que a leitura barométrica é igual a 701 mmHg;

• o ponto de trabalho para associação em paralelo das bombas;

• a verificação do fenômeno de cavitação para esta nova situação.

Dados: Tubulação de aço 40, que para a sucção tem um diâmetro nominal de 3" (D_int = 77,9 mm e A = 47,7 cm²) e para o recalque tem um diâmtero nominal de 2,5" (D_int = 62,7 mm e A = 30.9 cm²), peso específico da água igual a 1000 kgf/m³; viscosidade cinemática da água igual a 10^-6 m²/s e aceleração da gravidade igual a 9,8 m/s²

(1) e (16) - válvulas de pé com crivo

(2), (4), (9), (13) e (15) - joelhos de 90⁰

(3) e (14) - válvulas de retenção tipo pesadas

(5) e (12) - válvulas gavetas

(6) - tê

(7) - válvula globo

(8) e (10) - representação de corte no desenho da tubulação

(11) - entrada normal

(I) e (II) - bombas centrífugas radiais

Nota: Os trechos de (1) a (6) e de (16) a (6) são idênticos e a tubulação é considerada nova

Q (m³/h)	HB (m)	NPSH req (m)
0	79
10	77	5
20	68	9
30	56	14
40	32	21
Q (m³/h)	h (%)
7,5	40
14,5	64
19	74
24	77,5
29	71
34	58
38	40

Tabela (I)

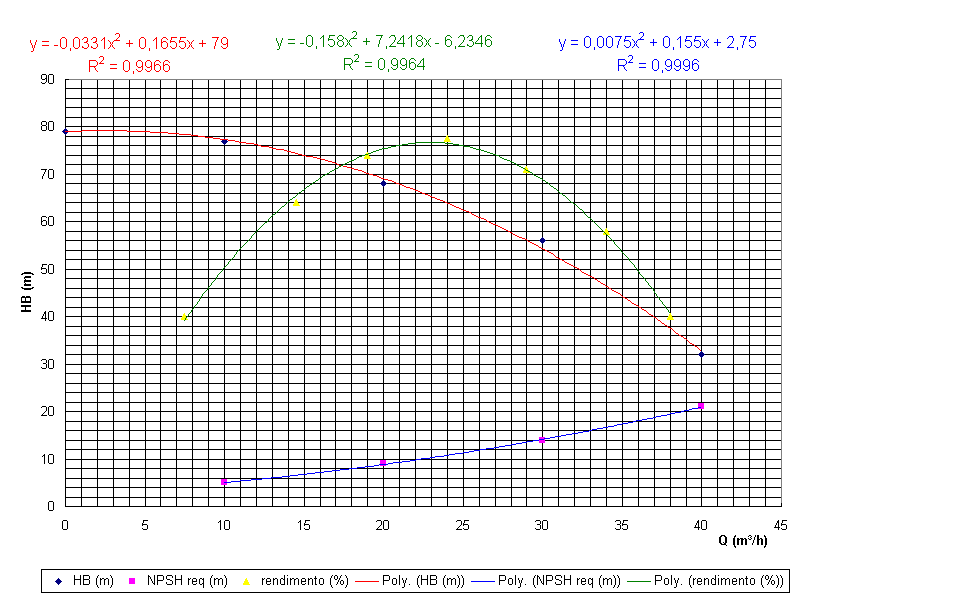

A tabela (I) acima dá origem as curvas características das bombas, já que elas são iguais, representadas a seguir:
