Procedimentos para correção das
curvas em uma instalação já em operação
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
Ler na curva de HB
= f (Q) a vazão, a carga manométrica e o rendimento correspondente ao ponto
de máxima eficiência (máximo rendimento).
O ponto anterior será o ponto de referência, onde a vazão irá corresponder ao ponto 1,0*Q; a partir dela calcula-se: 0,6*Q; 0,8*Q e 1,2*Q e para cada uma delas lê-se no gráfico do fabricante a carga manométrica e o rendimento correspondentes. Com as informações anteriores deve-se iniciar o preenchimento da tabela a seguir: |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
onde os
coeficientes CQ; CH e Ch são determinados através do
gráfico para obtenção dos coeficientes de correção,
onde: 1º - marca-se a vazão do ponto de máximo rendimento (1,0*Q) = ponto 1; 2º - sobe-se verticalmente até o ponto correspondente a carga manométrica ligada a 1,0*Q = ponto 2; 3º - daí puxa-se uma horizontal até a viscosidade desejada = ponto 3; 4º - em seguida sobe-se verticalmente até as curvas de correção para se tirar os valores dos coeficientes de correção: Ch ; CQ e finalmente os quatro valores de CH |
Clique no gráfico acima para obtenção dos coeficientes de correção em pdf |
||||||||||||||||||||||||||||||||||||||||||||||||||
Para
obtenção das novas curvas HB = f(Q) e
hB
= f(Q) basta locar os quatro pontos da tabela anterior mais o mesmo ponto do
Shutoff (HB correspondente a Q = 0) que é considerado o mesmo
tanto para o escoamento da água, como do fluido viscoso.

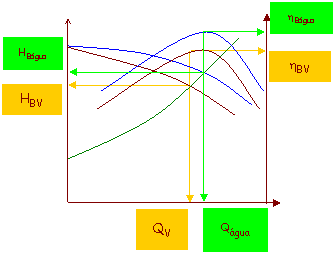

O diagrama a seguir procura mostrar a variação que eventualmente ocorre no transporte de um fluido viscoso: |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
Clique na figura a seguir e veja um exemplo de aplicação
|
