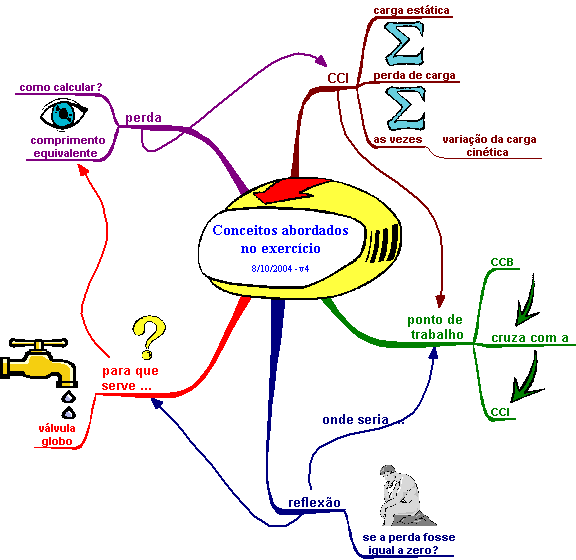

Enunciado

Considerando a bancada do laboratório onde a vazão máxima para o percurso 1, descrito a seguir, é igual a 10,1 l/s (litros por segundo), que a vazão máxima para o percurso 2, também descrito a seguir, é igual a 1,9 l/s (litros por segundo) e que a CCB da bomba utilizada está representada a seguir:

Pergunta-se:

1. Qual o acréscimo de perda de carga originado no escoamento com VG1 aberta e VG2 fechada (percurso 2)?

2. De que maneira se obtém com VG1 fechada e VG2 aberta (percurso 1) o mesmo ponto de trabalho do item anterior (percurso 2)?

3. Qual o comprimento equivalente da válvula globo (VG0) para VG1 fechada e VG2 aberta (percurso 1) quando o mesmo funciona com o ponto de trabalho obtido para VG1 aberta e VG2 fechada (percurso 2)?

4. Qual a perda de carga originada pelo trecho novo que só funciona para VG1 aberta e VG2 fechada (percurso 2)?

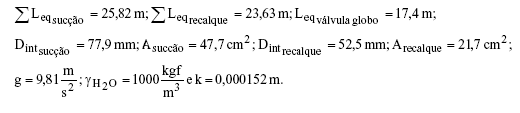

Dados para a instalação operando no percurso 1 (VG1 fechada e VG2 aberta):

Importante:

• Na somatória dos comprimentos equivalentes de reclaque igual a 23,63 m já está incluso o comprimento equivalente da válvula globo igual a 17,4 m.

• Considere conhecido o comprimento equivalente da válvula gaveta 2 (VG2) é igual a 0,4 m.

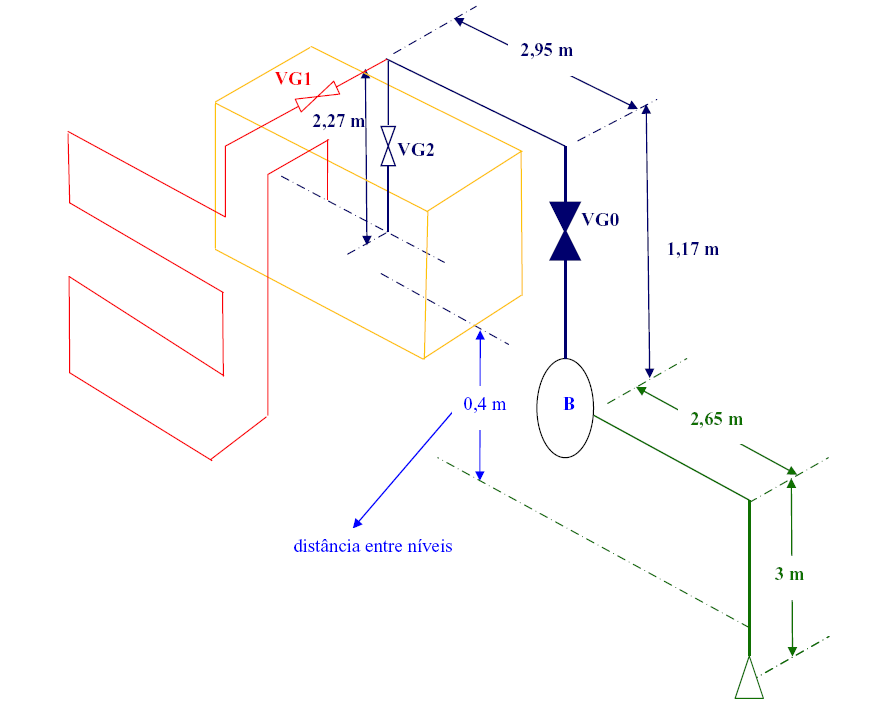

• Possibilidades de funcionamento da bancada do laboratório:

Percurso	Cor da linha	Posição das válvulas
1	verde + azul	VG1 fechada e VG2 aberta
2	Verde + azul + vermelha	VG1 aberta e VG2 fechada
