Enunciado

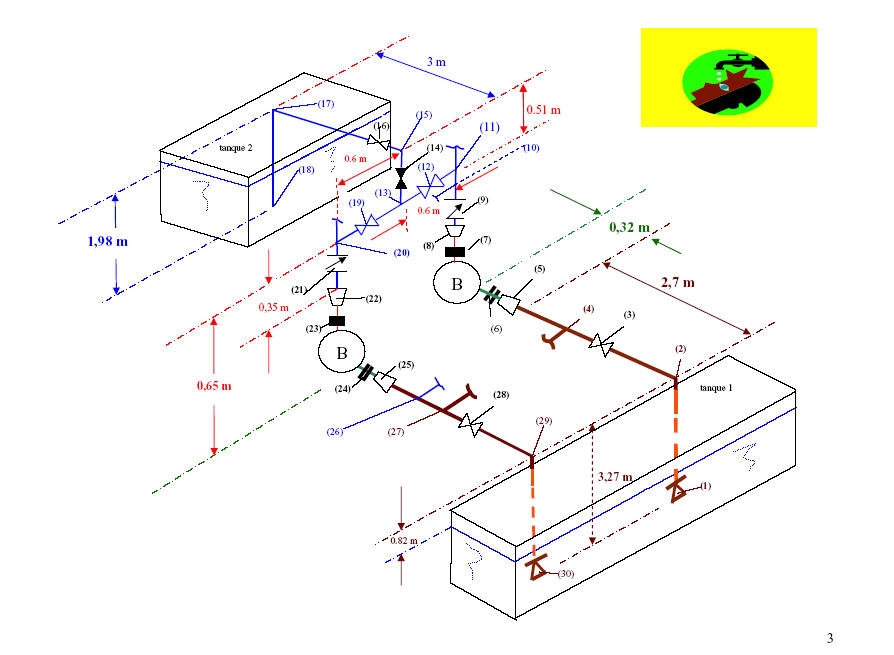

A instalação hidráulica a seguir representa o funcionamento da associação em paralelo das bombas hidráulicas do laboratório, as quais apresentam as CCBs, tanto a fornecida pelo fabricante, como a corrigida no laboratório, representadas a seguir:

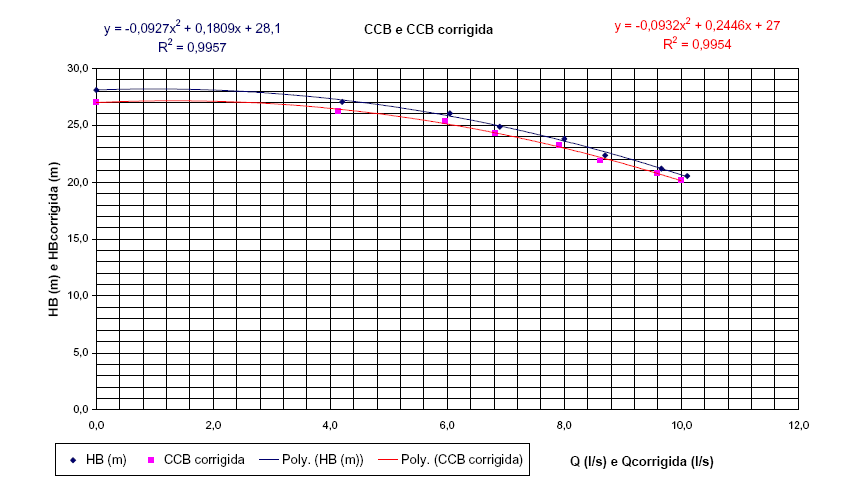

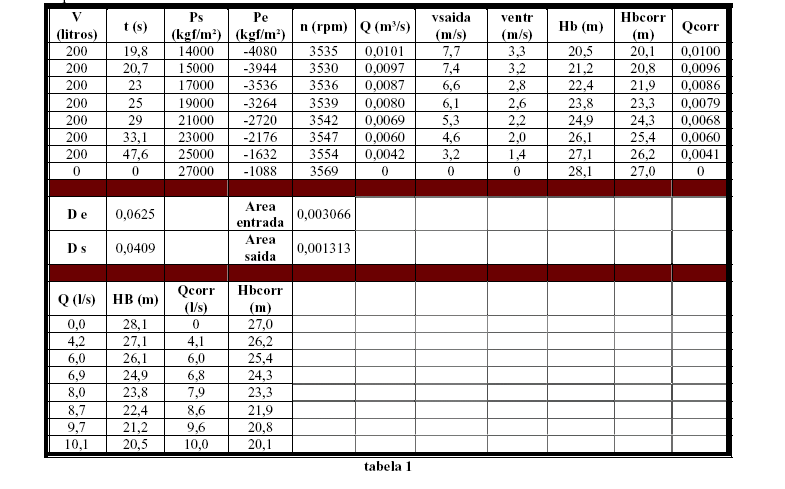

As curvas anteriores foram obtidas com a realização da primeira experiência do laboratório, onde os dados e os resultadados são
fornecidos pela tabela 1:

Legenda:



















(0) – vista da bancada utilizada para a associação em série (foto 1 e foto2)
(1) - válvula de pé com crivo de 3”
(2) – cotovêlo de 90⁰ de 3”
(3) – válvula gaveta de 3”
(4) – tê de passagem direta de 3”
(5) – redução de 3 x 2,5”

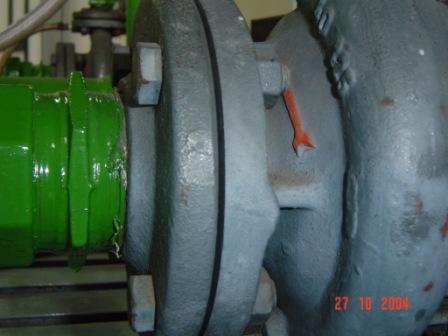

(6) – flange de entrada da da primeira bomba
(7) – flange de saída da primeira bomba
(8) – expansão de 1,5 x 2”
(9) – válvula de retenção tipo pesado de 2”
(10) – tê de 2” de passagem direta
(11) - tê de saída lateral de 2”
(12) – válvula gaveta de 2"
(13) - tê de saída lateral de 2”
(14) – válvula globo de 2”
(15) - cotovêlo de 90⁰ de 2”
(16) – válvula gaveta de 2”
(17) - cotovêlo de 90⁰ de 2”

(18) - saída de canalização de 2”
(19) – válvula gaveta de 2"
(20) - tê de saída lateral de 2”
(21) – válvula de retenção tipo pesado de 2”
(22) - expansão de 1,5 x 2”

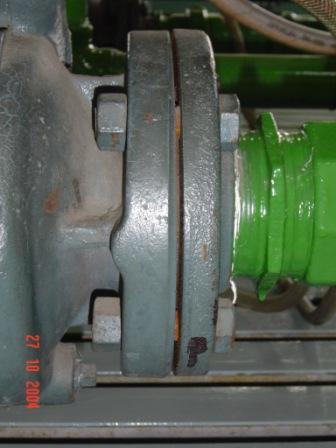

(23) – flange de entrada da segunda bomba
(24) – flange de saída da segunda bomba
(25) – redução de 3 x 2,5”
(26) – tê de redução de 2 x 3” de passagem direta
(27) - tê de passagem direta de 3”
(28) – válvula gaveta de 3”
(29) - cotovêlo de 90⁰ de 3”
(30) - válvula de pé com crivo de 3”

Importante: praticamente em todas as singularidades existem outros acessórios hidráulicos utilizados nas suas conexões, para visualizá-los clique na legenda e veja a fotografia corresponde a sua ligação na bancada do laboratório.

Diante das informações anteriores, e sabendo-se que para a determinação da faixa de operação das bombas tem-se duas situações: 1^a – tanque 2 vazio e tanque 1 com nível máximo – neste caso a diferença de cota entre a seção final e inicial é igual a 2 cm, o que permite desprezá-la para esta situação; 2^a – tanque 2 cheio e tanque 1 com nível correspondente a esta situação - neste caso a diferença de cota entre a seção final e inicial é igual a 1,84 m; pede-se:



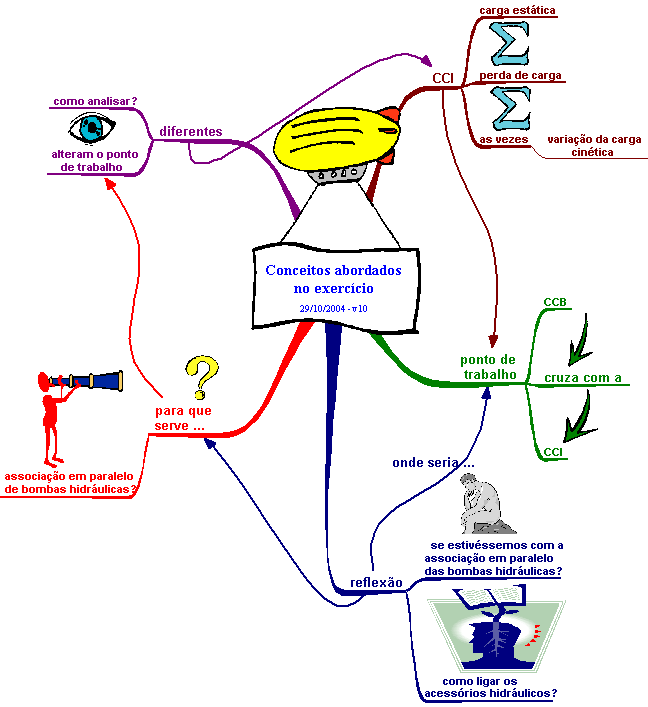

a. a equação da CCI para a associação em paralelo, onde tudo o que for considerado deve ser devidamente justificado;
b. o ponto de trabalho para as seguintes situações:

b1. considerando a CCB fornecida pelo fabricante;
b2. considerando a CCB corrigida através da primeira experiência;
b3. considerando a CCB obtida na experiência da associação em paralelo das bombas.

c. comparar os pontos de trabalhos obtidos e analisar as eventuais diferenças.

Os dados obtidos na experiência da associação em paralelo de bombas são indicados na tabela 2, a qual resulta no gráfico da CCB da associação em série.

Tabela 2

Para que se possa visualizar a bancada anexo abaixo fotos da mesma
