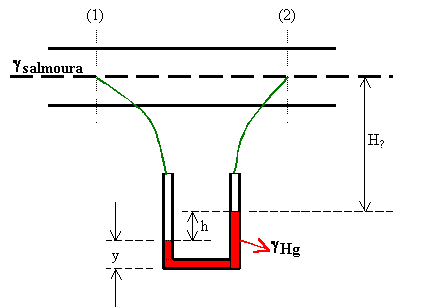

Equação manométrica

Possibilita a determinação da diferença de pressão entre dois pontos do escoamento:









p1 - p2 = h x (gHg - gsalmoura ) - equação manométrica

Através da diferença de pressão (obtida pela equação manométrica), podemos determinar a perda de carga no trecho, que para o exemplo é a perda de carga distribuída.



Hinicial + Hmáquina = Hfinal + Hperdas

Como para o trecho esquematizado não temos máquina, o mesmo está em um mesmo plano horizontal (z=cte) e a área é constante (v=cte), podemos escrever que:
