Terceiro exercício

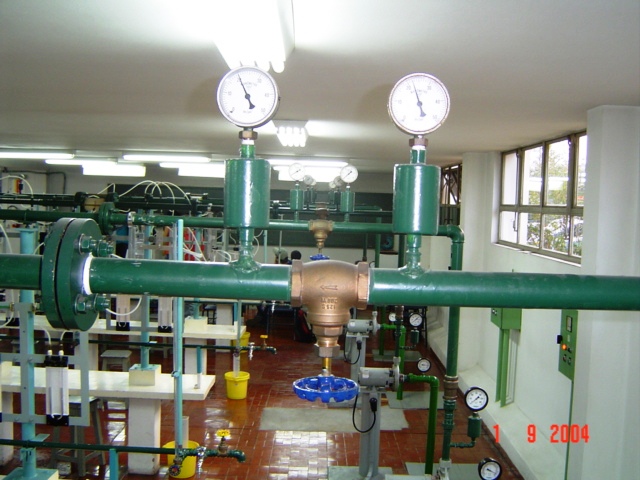

Para uma dada vazão d’água, que deve ser especificada, pede-se determinar a diferença de pressão, em mca, entre a seção de entrada e saída da válvula globo a seguir, onde as leituras manométricas são obtidas em psi.
pm2
pm1

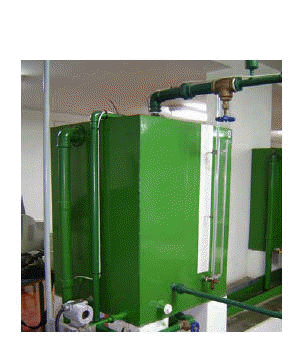

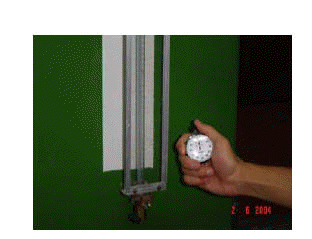

O reservatório a seguir possibilita a determinação da vazão, onde cronometra-se o tempo para que o nível suba uma certa cota
Considerando as leituras manométricas pode-se indicar o sentido do escoamento? Justifique.
Ao se instalar um manômetro diferencial em forma de U entre as seções de entrada e saída da válvula, como será a representação do desnível do mercúrio (fluido manométrico) e o seu valor em mm?
