Síntese da aula

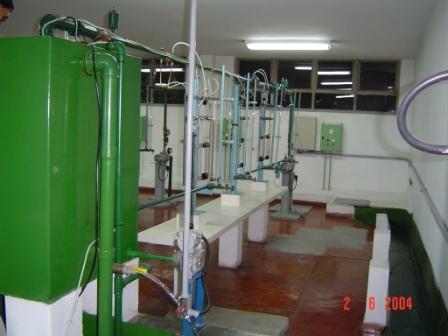

Iniciamos esta aula estabelecendo uma análise da variação da pressão (Dp) em um escoamento fluido através do mindmapping que representa os objetivos principais de cada exercício baseados na bancada do laboratório mostrada a seguir.

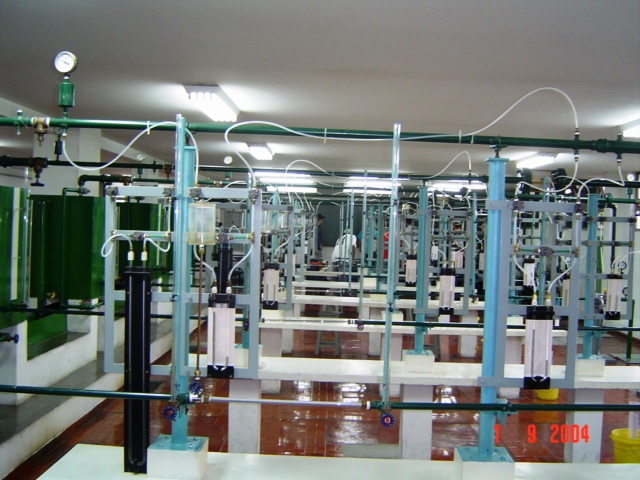

O fluido na bancada escoa do subsolo para o tanque superior, ou seja, tem um escoamento não espontâneo já que vai de uma cota inferior para uma cota superior, constituindo desta forma uma instalação hidráulica denominada de instalação de recalque.

Toda instalação de recalque pode ser dividida em dois trechos:

  • o primeiro, antes da bomba  é denominado de tubulação de sução, onde a menor pressão na tubulação ocorre na seção imediatamente na entrada da bomba devido a perda de carga que é originada pela viscosidade do fluido (m);

  • o segundo, depois da bomba é denominado de tubulação de recalque, onde a maior pressão ocorre na seção imediatamente na saída da bomba devido a perda de carga que é originada pela viscosidade do fluido (m);

Importante observar que existem dois tipos de perda de carga:

  • perda de carga distribuída que ocorre em trechos onde o diâmetro é mantido constante, o comprimento do tubo é diferente de zero e onde não existe nenhum acessório hidráulico (exemplos: válvulas; redução; medidores em geral, ...);

  • perda de carga singular ou localizada, que é aquela que ocorre em uma acessório hidráulico, ou seja, ocorre em comprimento desprezível e onde se tem mudança de seção e/ou mudança de direção do escoamento ...;



Mencionar que na instalação de recalque sempre haverá a presença de uma bomba hidráulica que terá como função repor as perdas e vencer o desnível entre o nível de captação e o nível no reservatório superior.

Importante notar que a variação da pressão (Dp) depende da vazão de escoamento do fluido e que esta por sua vez é determinada pela relação do volume de fluido que passou em uma da seção por unidade de tempo, ou seja:

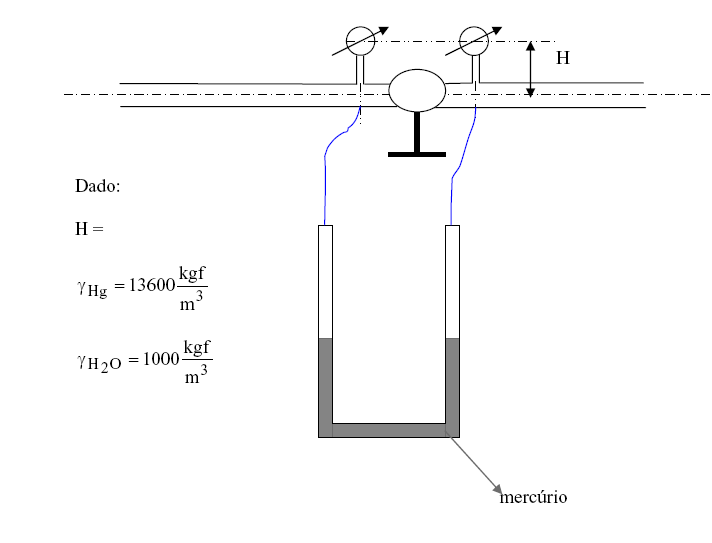

(Dp), que é originada por uma variação de área.
