Quinto exercício

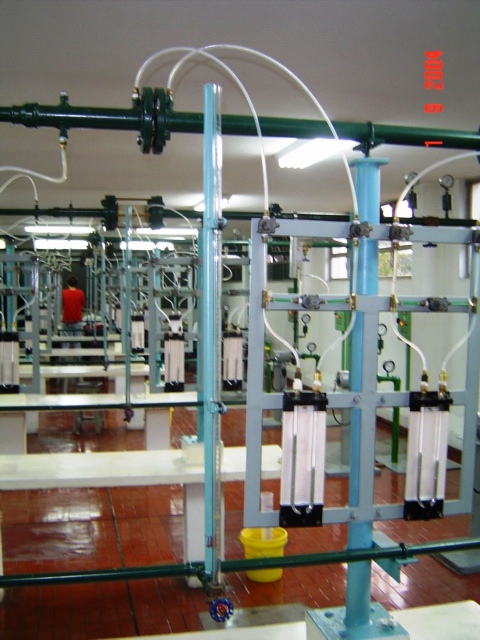

Para uma dada vazão, que deve ser especificada, foi lida a pressão na
saída da bomba e o desnível do mercúrio utilizado como fluido
manométrico no manômetro em U instalado na placa de orifício (medidor de
vazão), conforme fotos a seguir. Pede-se:
a. a carga de pressão na saída da bomba em mca
b. a variação de pressão em psi entre as seções consideradas na placa de
orifício

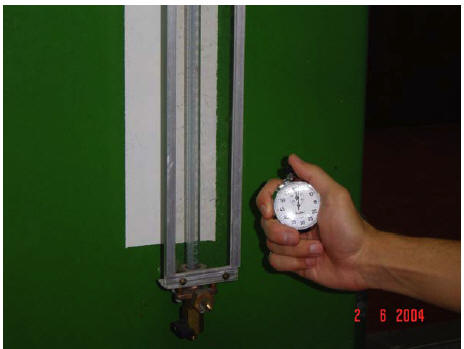

Para a determinação da vazão considera-se as fotos a seguir onde se cronometra o tempo para o nível do fluido subir um delta h:
