Quarto exercício

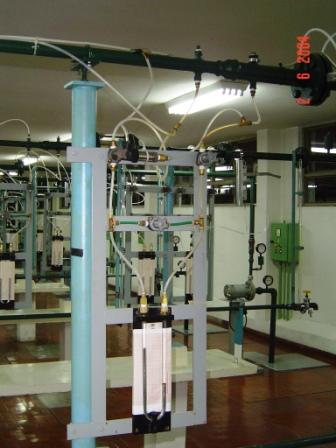

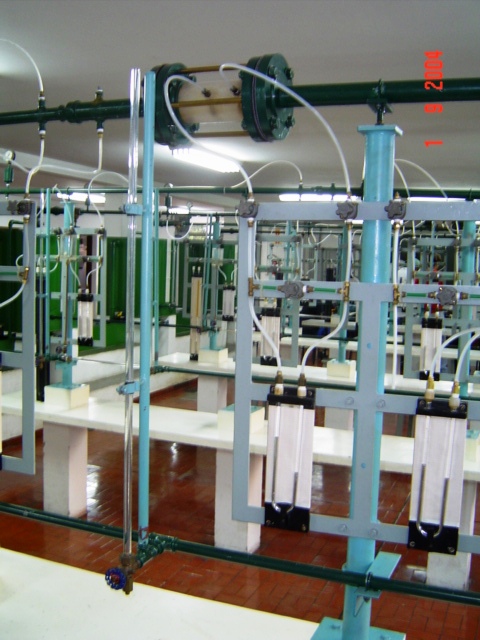

Para uma dada vazão, que deve ser especificada, manômetros diferenciais em forma de U foram instalados entre a seção de área máxima e a seção de área mínima (garganta) de um medidor de vazão tipo Venturi e entre a seção de entrada e saída de uma redução.
a) Para o Venturi em quais das seções está ocorrendo a máxima pressão?
Justifique
b) Determine a diferença de pressão em psi, tanto no Venturi como entre
a seção de entrada e saída da redução.

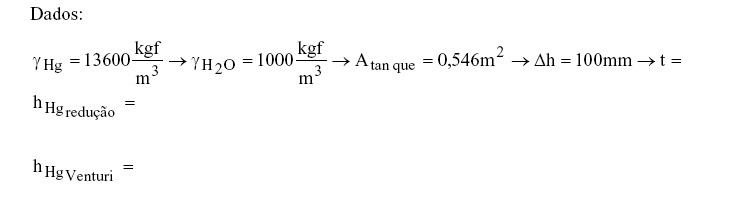

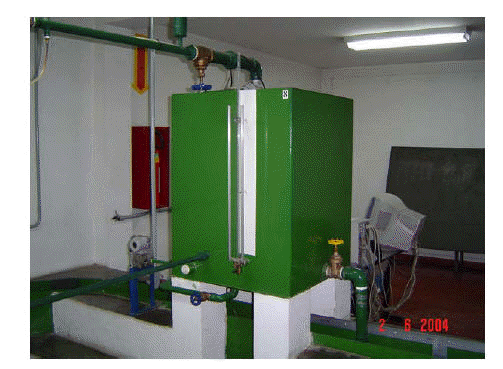

Para a determinação da vazão considera-se as fotos a seguir onde se cronometra o tempo para o nível do fluido subir um delta h:

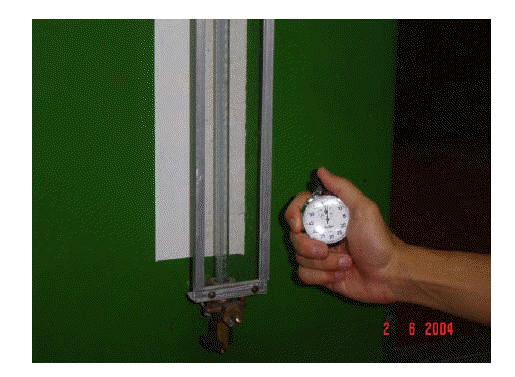

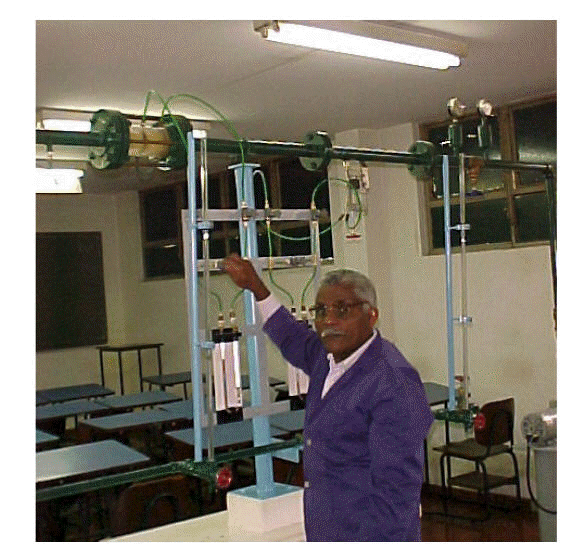

Manoel a seguir mostra o desnível do mercúrio no Venturi.
