Décimo exercício
Para uma dada vazão que deve ser especificada, obteve-se as leituras dos manômetros em forma de U instalados respectivamente entre a entrada e saída da redução e do trecho considerado para o estudo da perda de carga distribuída. nesta situação pede-se determinar a pressão na entrada da redução.
São conhecidos os pesos específicos, tanto do fluido manométrico (mercúrio), como do fluido em escoamento (água) que são respectivamente 13600 kgf/m³ e 1000 kgf/m³.

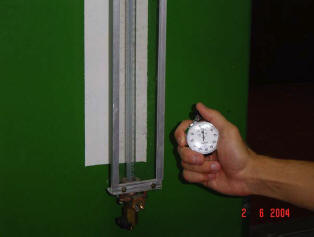

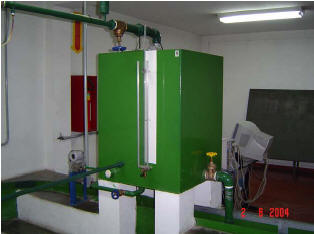

Para a determinação da vazão considera-se as fotos a seguir, onde se cronometra o tempo para o nível do fluido subir um delta h sabendo-se que a área da seção transversal do tanque é igual a 0,546 m²
