Unidade 7 - Projeto de uma Instalação Hidráulica Básica
Na sua lida pela água o homem teve de procurar recursos para facilitar a sua obtenção.
As bombas hidráulicas no mundo atual são necessárias numa série de atividade do nosso cotidiano.
Heródoto (484-425 A.C.) foi o primeiro historiador a descrever um tipo de bomba. Arquimedes por volta de 250 A.C. inventou a bomba de parafuso e depois Ctesibius, em 120 A.C., construiu a primeira bomba empregada em navios.
Hero ou Heron, já na era cristã foi “discípulo” de Ctesibius.
A bomba centrífuga teve um de seus primeiros desenhos feito por Leonardo da Vinci (1452-1519).
James Watts, também introduziu certos melhoramentos, isto em 1736 à 1819............
Como somos responsáveis pela criação de nossa história, convido a todos a “embarcar” nesta história e com persistência, dedicação e disciplina fazer com que ela também represente a criação de um mundo melhor.
Eu com o Manoel no laboratório e a nossa esquerda os conjuntos motobombas
7.1 Introdução
Nesta unidade, organizamos os conceitos já estudados e introduzimos alguns novos, com a finalidade de apresentarmos uma seqüência possível de execução do projeto de uma instalação hidráulica básica.
Consideramos uma instalação hidráulica básica, aquela que apresenta apenas uma entrada e uma saída, ou seja, aquela que opera com uma única vazão e que transporta água, ou fluidos similares na mesma.
Para o transporte de fluidos com viscosidade relativamente superiores deve-se recorrer a certos ajustes, os quais não serão objetos desta unidade.
Desenvolvemos esta unidade, considerando uma instalação de recalque, onde desejamos no projeto da instalação desenvolver as seguintes etapas:
1ª - dimensionar as tubulações;
2ª - estabelecer um esquema da instalação;
3ª - obter a equação da curva característica da instalação;
4ª - estabelecer a vazão de projeto;
5ª - especificar a escolha preliminar da bomba;
6ª - obter o ponto de trabalho da bomba preliminarmente escolhida;
7ª - verificar o fenômeno de cavitação;
8ª - especificar o motor elétrico adequado;
9ª - especificar o custo de operação.
Ao iniciarmos um projeto de uma instalação de bombeamento, devemos conhecer os seguintes dados:
vazão desejada - Q
fluido e temperatura de escoamento - e com ela, obtemos o seu peso específico (g) e a sua viscosidade, por exemplo à cinemática (n)
carga total na seção de captação - HO
carga total na seção terminal - HST
A partir destes dados, salientando que no desenvolvimento de um projeto jamais teremos uma única solução, nem regras fixas, daí o fato de não termos a pretensão de sermos o “dono da verdade”, ou seja a criatividade de cada um pode originar uma outra solução tão boa, ou até mesmo melhor a aqui apresentada.
7.2 Dimensionamento da Tubulação
Em função do fluido a ser transportado e da sua temperatura de escoamento, procura-se estabelecer o material da tubulação.
Apresento a seguir uma tabela que pode auxiliar nesta escolha porém deixo claro que:
1 - dependendo da aplicação, considera-se outros fatores;
2 - os tubos de PVC hoje ganham espaço nas aplicações industriais;
3 - o objetivo de nosso trabalho é ser uma referência bibliográfica básica, o que eqüivale dizer que outras fontes devem ser consultadas1;

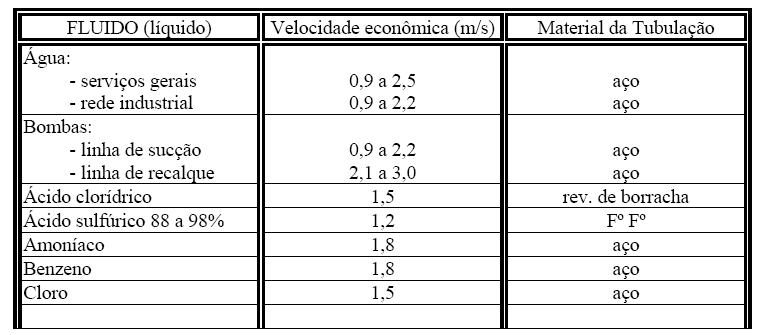

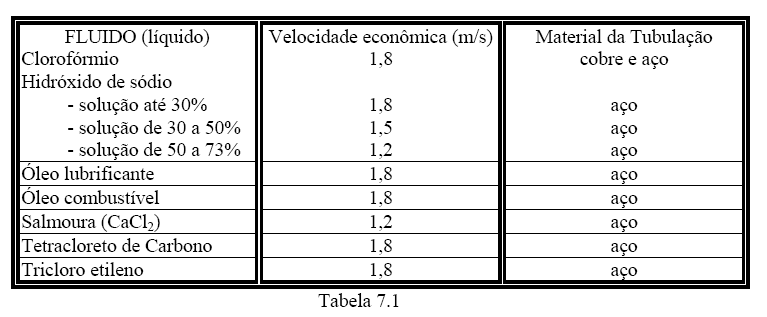

4 - a tabela 7.1 fornece a faixa de velocidade recomendada, que é denominada de velocidade econômica.
Nota: Uma outra consulta recomendada neste ponto:
Telles, Pedro Carlos da Silva – Tubulação industriais: materiais, projeto e desenho – Livros Técnicos e Científicos S.a Editora S.A

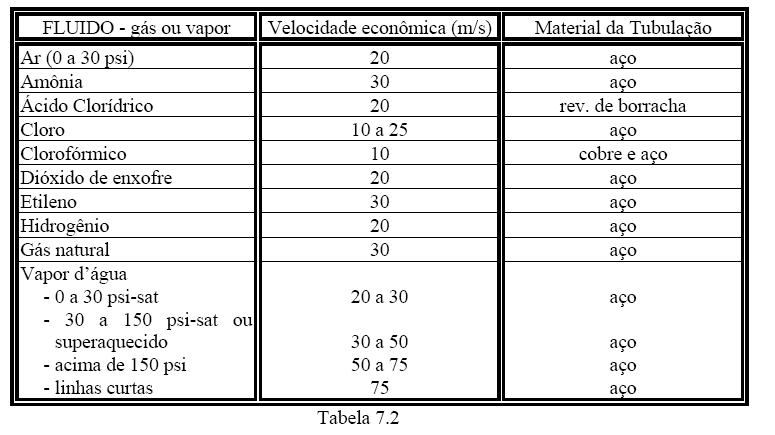

Por outro lado, sabemos que para o escoamento de gás perfeito até cerca de 75 m/s o escoamento é considerado como incompressível, daí a tabela 7.2.
Após o preestabelecimento do material e da velocidade econômica, calcula-se o diâmetro da tubulação como mostramos a seguir.
Através do diâmetro calculado pela equação 7.1, consultando uma tabela normalizada, especificamos o diâmetro nominal.

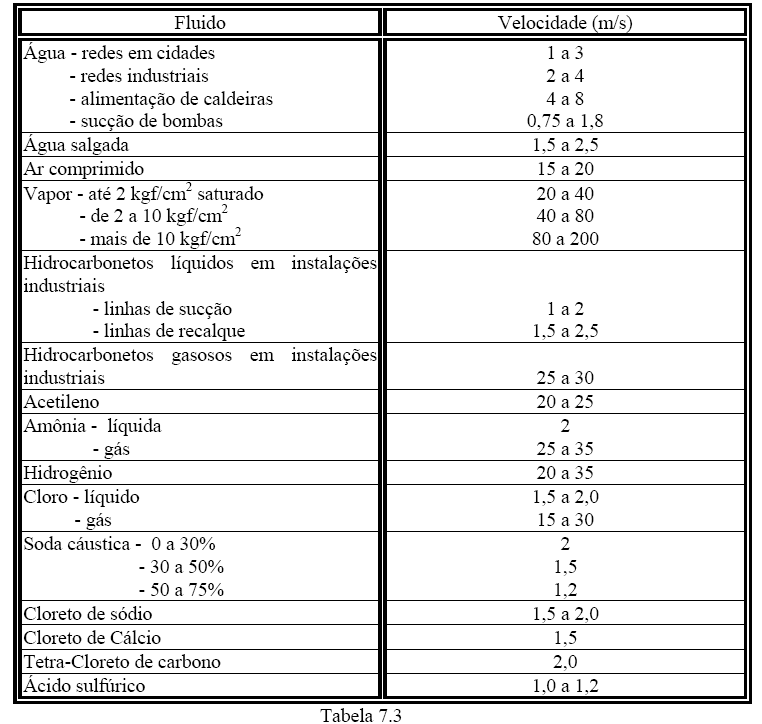

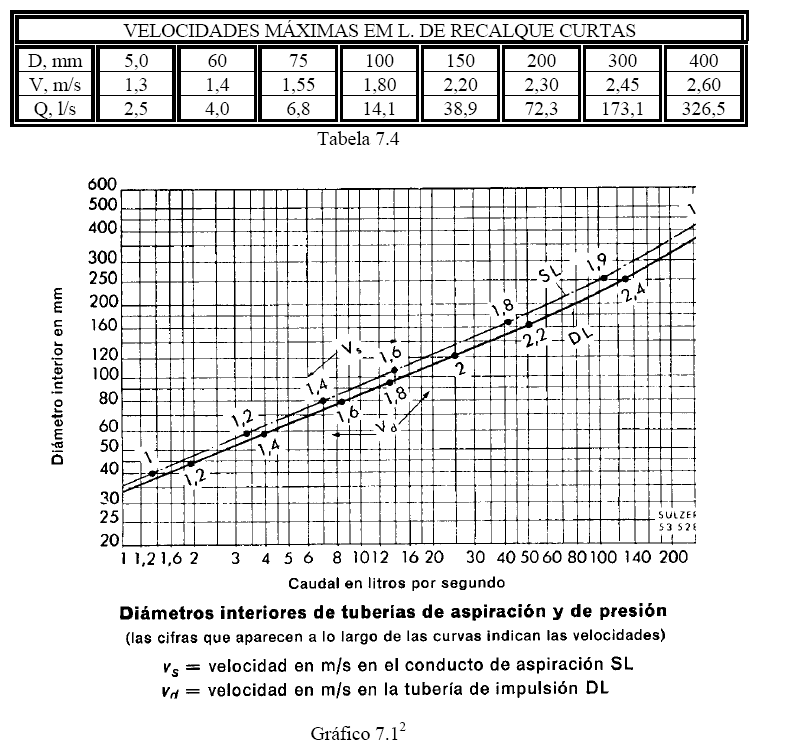

Devemos salientar, que dependendo da fonte de consulta encontramos certas variações das velocidades econômicas, para ilustrar o mencionado, apresentamos na tabela 7.3 as velocidades recomendadas pela Alvenius Equipamentos Tubulares S/A e na tabela 7.4 e gráfico 7.1 os valores recomendados para linhas de recalque curtas recomendados pela Companhia Sulzer.
Nota 2: Extraído do Manual – Fundamentos hidráulicos para instalaciones con bombas centrífugas – Sulzer Frères, Société Anonyme, Winterthur, Suiza
Uma outra forma de determinar o diâmetro e através da equação 7.2, que é válida para instalações que não funcionam continuamente (instalações em edifícios) que é a fórmula de Forscheimmer.
onde:
Der = diâmetro econômico para o recalque (m)
Q = vazão desejada (m3/s)
n = número de horas/dia de funcionamento das bombas.
Com (Der) na tabela normalizada de tubos, especificamos o diâmetro de recalque comercial.
Se houver tubulação de sucção, ou a tubulação antes da bomba, o seu diâmetro deve ser um diâmetro comercial acima.
Nota: Já que existe mais de uma possibilidade para a escolha do diâmetro de recalque e como hoje, podemos recorrer as máquinas programáveis é comum efetuar-se um estudo econômico para a escolha do diâmetro mais adequado.
Vamos imaginar que em um dado projeto, temos a possibilidade de recorrermos aos diâmetros D1, D2, D3 e D4 .

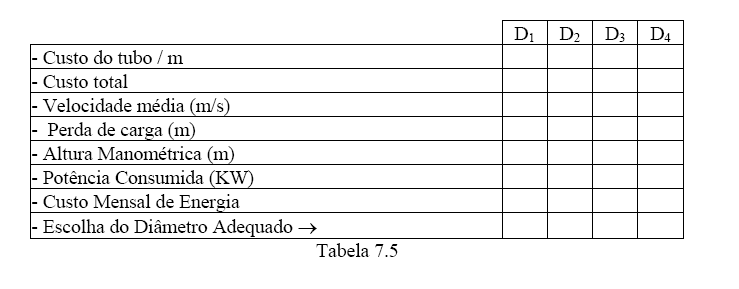

Para especificarmos o diâmetro adequado, podemos executar um estudo econômico como mostra a tabela 7.5.
7.3 Esquema de Instalação
O esquema da instalação a ser projetada é geralmente representado por um desenho isométrico com a finalidade de estabelecer:
os comprimentos dos tubos;
os tipos de acessórios necessários.
Uma boa referência bibliográfica para este item é o livro Tubulações Industriais escrito por Silva Telles.
7.4 Curva Característica da Instalação - (CCI)
7.4.1 Definição de C.C.I.
É a curva que representa os lugares geométricos que caracterizam a energia por unidade de peso, que o fluido necessita fornecer ou receber de uma máquina hidráulica, de tal forma que origine um escoamento em regime permanente em uma dada instalação a uma vazão Q.
Para uma instalação de bombeamento o fluido recebe energia por unidade de peso e a CCI é representada por HS = f (Q).
Para que não haja dúvida no conceito da CCI, devemos responder as seguintes questões propostas:
1ª - Um fluido escoando em regime permanente, em uma dada instalação a uma vazão Q, apresenta perda de carga?
2ª - Se a energia por unidade de peso que o fluido possui, for inferior a perda de carga total, que ele dissiparia ao percorrer a instalação com uma vazão Q, pode haver o escoamento em regime permanente sem a presença da bomba hidráulica?
3ª - A energia por unidade de peso que o fluido possui sendo igual a perda de carga total que ele dissiparia ao percorrer a instalação com uma vazão Q é condição necessária e suficiente para que haja o escoamento em regime permanente com uma vazão Q?
4ª - Se a energia por unidade de peso que o fluido possui é igual a soma da cota crítica (Zc) com a perda de carga total (HpT), isto garante que haja o escoamento em regime permanente?
5ª - Como calculamos a energia por unidade de peso que o fluido possui?
6ª - Considerando uma instalação de bombeamento com uma entrada e uma saída, como determinamos a energia por unidade de peso que deve ser vencida para que o fluido escoe em regime permanente com uma vazão Q?
7.4.2 Equação da CCI
A equação da CCI pode ser obtida pela diferença entre a energia por unidade de peso a ser vencida e a energia por unidade de peso que o fluido possui, ou em outras palavras aplicando-se a equação da energia entre o nível de captação e a seção terminal, como mostramos a seguir:
Supondo uma instalação de recalque com Dsucção diferente do diâmetro de recalque e com a seção terminal apresentando a carga cinética, temos:
Supondo ainda que ZST - Z0 = ZC, que representa a cota crítica a ser vencida, temos:
onde:
Podemos representar a equação da CCI pela equação 7.3:
onde:
y = 1,0 para VST = VR ou
y = 0 para VST = 0

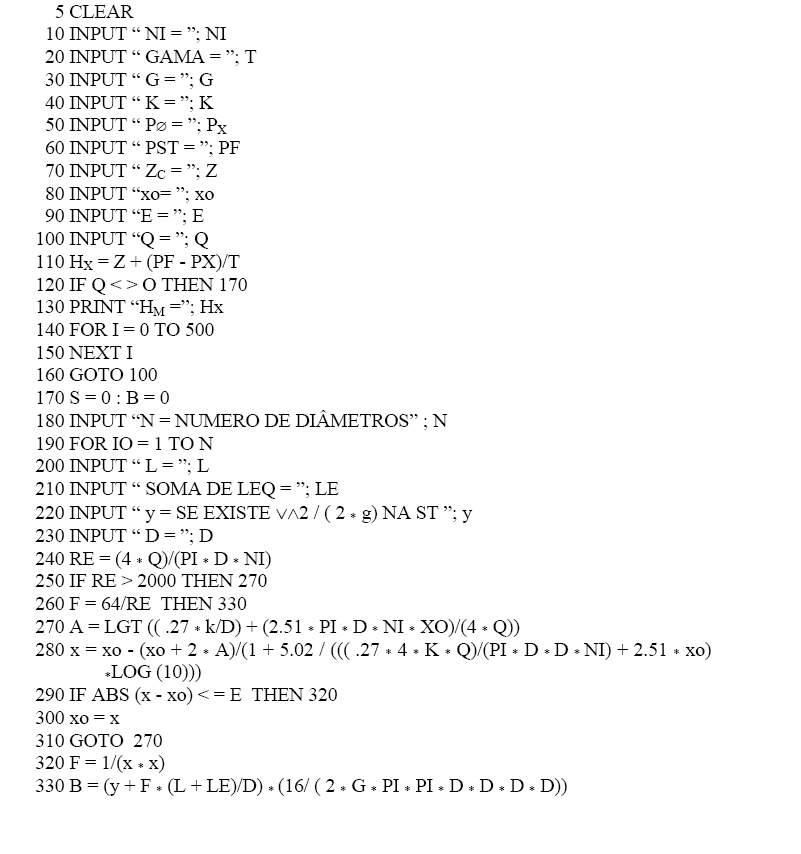

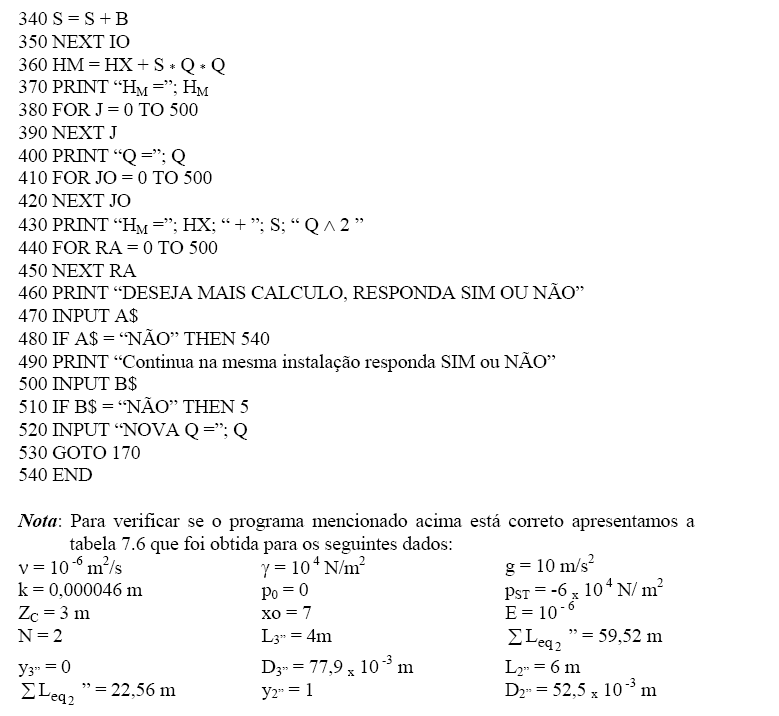

Apresentamos a seguir um programa em BASIC baseado na calculadora PB-700 da CASIO, para a resolução da equação 7.3.

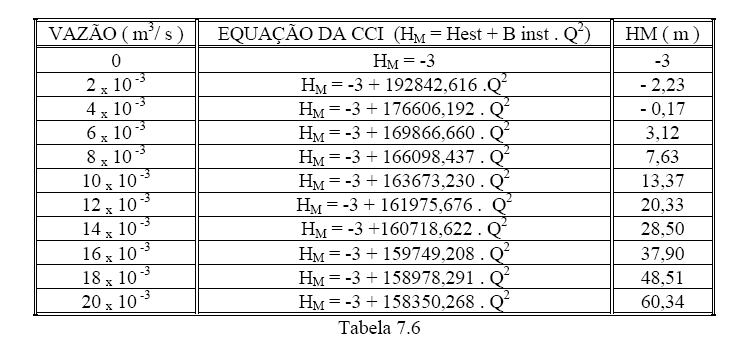

Para os dados acima, devemos notar que a tubulação de sucção é de 3”, enquanto que a tubulação de recalque é de 2”.
Nota: Podemos estabelecer através da equação da CCI se a instalação hidráulica pode ou não operar em queda livre (HS = 0) e também determinar a vazão de queda livre, como mostramos a seguir:
Através da equação 7.4 estabelecemos que a condição para que exista o escoamento em queda livre é que: Hest<0.
Se desejarmos resolver a equação 7.3 sem auxílio de um máquina programável é comum considerarmos o Binst como sendo constante, para tal temos duas possibilidades:
1ª - Admite-se frecalque = fsucção = 0,02
2ª - Determina-se tanto o fsucção como o frecalque no escoamento hidraulicamente rugoso, ou seja:
