Síntese da primeira aula da unidade 2 Material preparado para uma consulta rápida.
Atualizado: 01-09-2008 |
Clique na figura abaixo e tenha acesso ao material completo e que faz parte do livro eletrônico - Curso Básico de Mecânica dos Fluidos |
2.1 Conceito de pressão - (p)

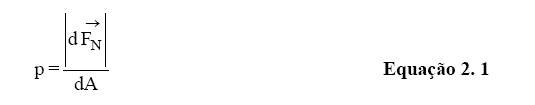

Para evocarmos este conceito, consideramos uma força normal elementar agindo em um elemento de área dA, como mostra a figura 2.1.
Um fluido em contato com uma superfície sólida, originará na mesma uma força normal cuja intensidade pode ser calculada pela equação 2.2.
Quando a pressão for constante, pode-se afirmar que:

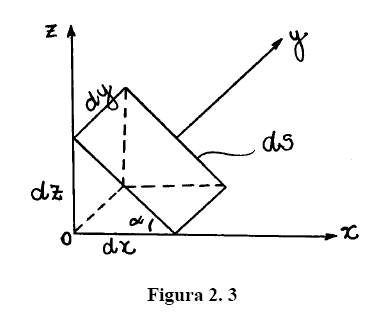

Pela hipótese do contínuo, sabemos que o ponto A apresenta dimensões elementares e pode ser representado por qualquer forma geométrica. Escolhemos a forma representada pela figura 2.3.
onde: α → é um ângulo qualquer e S → é uma direção qualquer.

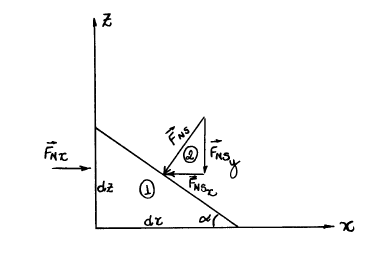

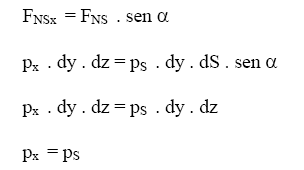

Pelo fato do fluido estar em repouso, podemos afirmar que o ponto A também o está, portanto:
Ou seja, a pressão na direção x é igual a pressão que atua em uma direção qualquer, portanto como a pressão não depende da direção pode-se afirmar que é uma grandeza escalar.
2.2 Lei de Pascal

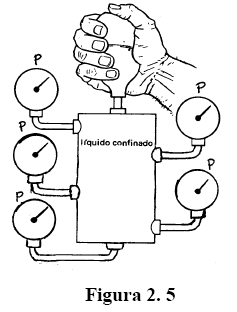

Ao considerarmos um fluido confinado e a este aplicarmos uma pressão, esta será transmitida integralmente a todos os seus pontos. (Figura 2.5)
A situação descrita pela figura 2.5 foram constatada por Blase Pascal em 1620, dando origem a lei de Pascal, cujo enunciado pode ser descrito da seguinte forma: “A pressão em torno de um ponto fluido contínuo, incompressível e em repouso é igual em todas as direções, e ao aplicar-se uma pressão em um de seus pontos, esta será transmitida integralmente a todos os demais pontos.” Apesar da lei de Pascal ter sido enunciada em 1620, foi neste século que ela passou a ser usada industrialmente, principalmente em sistemas hidráulicos.

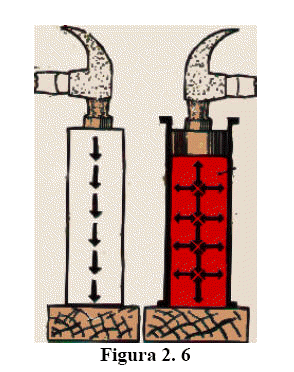

Grande vantagem: o fluido hidráulico não está sujeito a quebras tais como as peças mecânicas.

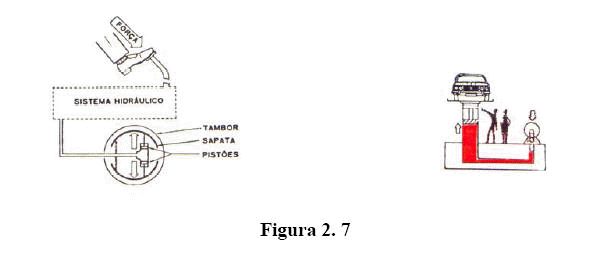

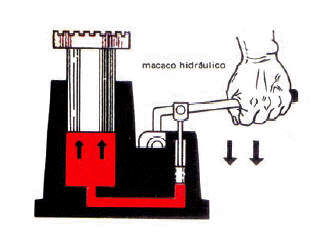

Algumas aplicações:
